جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: چاک تراش CNC 4H-10
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 550-1650 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 7-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
نام محصول: |
چاک تراش CNC |
سکته مغزی گوه: |
19 میلی متر |
سکته مغزی پنجه / قطر: |
8.8 میلی متر |
قطر بستن: |
31-254 میلی متر |
حداکثر D.B کشش: |
42.6KN |
Max. حداکثر clamping force نیروی بستن: |
110.7 KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
3400 دور در دقیقه |
وزن: |
36.3 کیلوگرم |
حداکثر فشار کاری: |
2.7 مگاپاسکال |
سیلندر چرخشی قابل اجرا: |
TH-1075 |
نام محصول: |
چاک تراش CNC |
سکته مغزی گوه: |
19 میلی متر |
سکته مغزی پنجه / قطر: |
8.8 میلی متر |
قطر بستن: |
31-254 میلی متر |
حداکثر D.B کشش: |
42.6KN |
Max. حداکثر clamping force نیروی بستن: |
110.7 KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
3400 دور در دقیقه |
وزن: |
36.3 کیلوگرم |
حداکثر فشار کاری: |
2.7 مگاپاسکال |
سیلندر چرخشی قابل اجرا: |
TH-1075 |
1. توضیحات

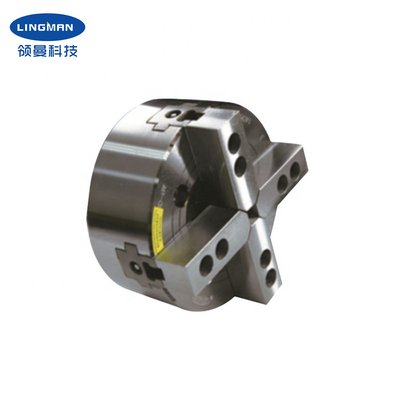

در مقایسه با سایر چاک ها، چاک چهار فک هیدرولیک دارای مزایای بستن سریع، نیروی گیره زیاد، محدوده گیره گسترده، ایمنی بالا و قابلیت اطمینان بالا است.بنابراین چاک چهار فک هیدرولیک دارای فضای کاربردی بسیار خوبی در پردازش و گیره دادن انواع قطعه کار مستطیلی و نامنظم می باشد.
اصل کار چاک چهار فک هیدرولیک این است که روغن هیدرولیک از ورودی سیلندر وارد سیلندر می شود و سیلندر و پیستون یک حفره بسته را تشکیل می دهند.، آستین نگهدارنده با هم به سمت پایین حرکت می کند تا فنر دیسک را فشرده کند، حلقه گیر به سمت پایین حرکت می کند و سه لغزش را به سمت حرکت افقی از مرکز هدایت می کند تا به هدف رها کردن لوله مته برسد.
چاک چهار فک هیدرولیک از روش ساخت چاک سخت استفاده می کند و برای ماشین های تراش حرفه ای مناسب است.صرف نظر از کاربرد آن در کارگاه های مختلف، با استقبال خوبی از سوی صنعت مواجه شده است.دقت بالا در موقعیت یابی و تکرار، نیروی گیره بزرگ، مناسب برای تولید خودکار.برای پردازش قطعات مربعی و سایر قطعات با شکل خاص بسیار مناسب است.
کولت وزن تراش را کاهش می دهد و طول عمر آن را افزایش می دهد.علاوه بر این، نصب بسیار راحت است و روش اتصال استاندارد صنعت را اتخاذ می کند.فقط باید به فلنجی مطابق با چاک مجهز شود و نیازی به تغییر ساختار ماشین ابزار نیست.
2. پارامترهای عملکرد
| نام محصول | چاک تراش CNC |
|
شماره مدل |
4H-10 |
|
سکته مغزی گوه |
19 میلی متر |
|
سکته مغزی پنجه / قطر |
8.8 میلی متر |
|
قطر بستن |
31-254 میلی متر |
|
حداکثرکشش DB |
42.6KN |
|
حداکثرنیروی بستن |
110.7 KN |
|
وزن |
36.3 کیلوگرم |
|
حداکثر فشار کاری |
2.7 مگاپاسکال |
|
حداکثرچرخش اعداد |
3400 دور در دقیقه |
|
سیلندر چرخشی قابل اجرا |
TH-1075 |
3. ابعاد
4. مزایا
| آ.طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
| ه.تنظیمات چندگانه در دسترس است e.1 جامد یا توخالی e.2 پنجه های نوع شانه ای یا شیاردار |
5. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| ستیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM و ODM |
