جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: 4H-06A5
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 550-1650 set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 7-15 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 200 مجموعه در هر ماه
نام محصول: |
هیدرولیک چاک |
سکته گوه ای: |
12 میلی متر |
ضربه / قطر پنجه: |
5.5 میلی متر |
قطر بستن: |
15-168 میلی متر |
Max. حداکثر DB pull کشش DB: |
21.6KN |
Max. حداکثر clamping force نیروی بستن: |
56.8KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
5000 دور در دقیقه |
وزن: |
14.3 کیلوگرم |
فشار حداکثر: |
2.8 مگاپاسکال |
سیلندر دوار قابل اجرا: |
TH-646 |
نام محصول: |
هیدرولیک چاک |
سکته گوه ای: |
12 میلی متر |
ضربه / قطر پنجه: |
5.5 میلی متر |
قطر بستن: |
15-168 میلی متر |
Max. حداکثر DB pull کشش DB: |
21.6KN |
Max. حداکثر clamping force نیروی بستن: |
56.8KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
5000 دور در دقیقه |
وزن: |
14.3 کیلوگرم |
فشار حداکثر: |
2.8 مگاپاسکال |
سیلندر دوار قابل اجرا: |
TH-646 |
1. توضیحات

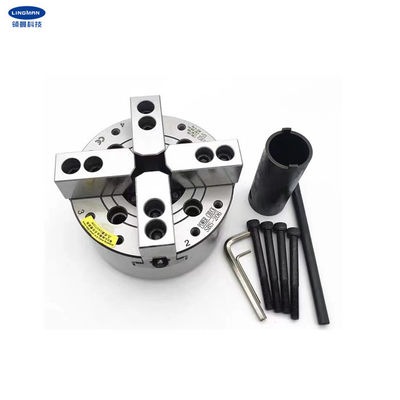

چاک ما در یک ساختار سوراخ بزرگ است و دارای چهار فک به شکل گوه است که به ویژه برای بستن اشیا-به شکل خاص مناسب است.تمام سطوح کشویی از طریق عملیات سخت کاری ، سنگ زنی دقیق پردازش و مستقیماً روانکاری می شوند.بعلاوه ، از استحکام بالا و دقت بستن بالایی برخوردار است.
چاک جامد و با دوام است و می تواند با سرعت بالا به راحتی کار کند.همچنین از دقت بالایی برای تکرار موقعیت و نیروی گیره بزرگ و مناسب برای تولید خودکار برخوردار است.از طراحی سوراخ سوراخ می توان برای پردازش طولانی قطعه کار استفاده کرد.
چاک می تواند باعث کاهش وزن ماشین تراش و افزایش عمر مفید شود.اتصال سیلندر کوتاه به GB تأیید شده است و مشتریان نیازی به تغییر ساختار ماشین تراش ندارند اما به فلنجی به همان اندازه چاک احتیاج دارند ، پس از آن می توان آنها را به راحتی در مدت زمان کوتاهی نصب کرد.
به جز 15 اینچ ، اندازه های مختلف چاک مانند 4 اینچ ، 5 اینچ ، 6 اینچ ، 8 اینچ ، 12 اینچ و 18 اینچ ارائه شده است.چاک های سفارشی نیز با توجه به نقشه ها و نیازهای شما ارائه می شوند.
2. پارامترهای عملکرد
شماره مدل |
4H-06A5 |
سکته گوه ای |
12 میلی متر |
ضربه / قطر پنجه |
5.5 میلی متر |
قطر بستن |
15-168 میلی متر |
حداکثرکشش DB |
21.6KN |
حداکثرنیروی بستن |
56.8KN |
وزن |
14.3 کیلوگرم |
حداکثر فشار کاری |
2.8 مگاپاسکال |
حداکثرتعداد انقلاب |
5000 دور در دقیقه |
سیلندر دوار قابل اجرا |
TH-646 |
3ابعاد
مشخصات فنی | آ | ب | ج | د | D1 | D2 | E | E1 | F | G MAX | G MIN | ح | ج |
4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. مزایا
آ.طراحی سکته مغزی کامل |
بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
جدقت موقعیت تکراری بالا |
دهزینه نگهداری کم ، عمر طولانی |
هپیکربندی های متعدد موجود است |
5. خط تولید
6. خدمات ما
آ.ما کارخانه مستقیم با قیمت خوب و زمان سرعتی هستیم. |
بتیم طراحی حرفه ای با شما کار می کنند. |
sتیم QC حرفه ای برای تضمین کیفیت بالا. |
دارائه خدمات OEM & ODM. |
