جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: 3H-10
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 مجموعه
قیمت: USD 265-780 set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 7-15 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 200 مجموعه در هر ماه
نام محصول: |
هیدرولیک چاک |
سکته گوه ای: |
19 میلی متر |
ضربه / قطر پنجه: |
8.8 میلی متر |
قطر بستن: |
31-254 میلی متر |
Max. حداکثر DB pull کشش DB: |
42.6KN |
Max. حداکثر clamping force نیروی بستن: |
110.7KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
دور 4200 دور در دقیقه |
وزن: |
41.5 کیلوگرم |
فشار حداکثر: |
2.7 مگاپاسکال |
سیلندر دوار قابل اجرا: |
TH-1075 |
نام محصول: |
هیدرولیک چاک |
سکته گوه ای: |
19 میلی متر |
ضربه / قطر پنجه: |
8.8 میلی متر |
قطر بستن: |
31-254 میلی متر |
Max. حداکثر DB pull کشش DB: |
42.6KN |
Max. حداکثر clamping force نیروی بستن: |
110.7KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
دور 4200 دور در دقیقه |
وزن: |
41.5 کیلوگرم |
فشار حداکثر: |
2.7 مگاپاسکال |
سیلندر دوار قابل اجرا: |
TH-1075 |
1. توضیحات

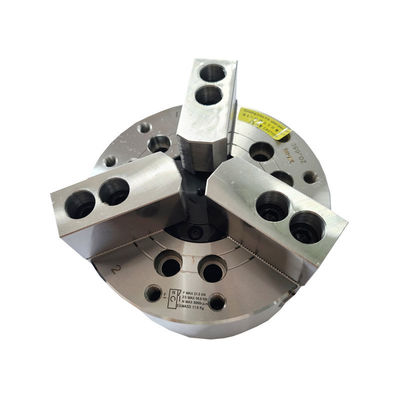

چاک ما یک فک 3 قلاب گوه ای با سوراخ بزرگ است ، بنابراین می تواند مواد میله ای و قطعه کار را پردازش کند.برای بستن بخشی از قطعه کار وارد شده به سوراخ عبور ، بررسی صندلی یا تغییر مشخصات خنک کننده اسپیندل مناسب است.
یک سیلندر در چاک وجود دارد ، بنابراین هنگام نصب نیازی به سیلندر و میلگرد ندارد.فقط لازم است که چاک را به لوله گیر روغن در انتهای اسپیندل توسط لوله کوپر وصل کنید.
علاوه بر این ، همچنین دارای اتصال فلنج (اتصال نوع A) است.نصب چاک برای مشتریان آسان است.نیازی به تغییر ساختار تراش نیست و فقط به یک فلنج همسان نیاز دارد.در نصب وقت زیادی صرفه جویی می شود.
2. پارامترهای عملکرد
|
شماره مدل |
3H-10 |
|
سکته گوه ای |
19 میلی متر |
|
ضربه / قطر پنجه |
8.8 میلی متر |
|
قطر بستن |
31-254 میلی متر |
|
حداکثرکشش DB |
42.6KN |
|
حداکثرنیروی بستن |
110.7KN |
|
وزن |
41.5 کیلوگرم |
|
حداکثر فشار کاری |
2.7 مگاپاسکال |
|
حداکثرتعداد انقلاب |
دور 4200 دور در دقیقه |
|
سیلندر دوار قابل اجرا |
TH-1075 |
3ابعاد
| مشخصات فنی | آ | ب | ج | د | D1 | D2 | E | E1 | F | G MAX | G MIN | ح | ج |
| 3H-10A6 | 254 | 120 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 75 | 33.5 | 14.5 | 25 | 45 |
4. مزایا
| آ.طراحی سکته مغزی کامل |
| بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
| جدقت موقعیت تکراری بالا |
| دهزینه نگهداری کم ، عمر طولانی |
|
هپیکربندی های متعدد موجود است |
5. خط تولید
6. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرعتی هستیم. |
| بتیم طراحی حرفه ای با شما کار می کنند. |
| sتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM & ODM. |
