جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: W160A-25
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 2500-3000/set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 100 مجموعه در هر ماه
نام محصول: |
چاک اصلی |
ماده خام: |
فولاد ضد زنگ |
سکته مغزی پنجه: |
25 میلی متر |
حداکثر نیروی بستن: |
4.8KN |
فشار مجاز: |
0.4-0.9Mpa |
سرعت را محدود کنید: |
500r / min |
دامنه بستن: |
15-160 میلی متر |
ارتفاع مرکزی: |
150 میلی متر |
اینرسی چرخشی: |
0.1 کیلوگرم |
وزن قسمت چرخان: |
21 کیلوگرم |
وزن کل واحد: |
44 کیلوگرم |
کاربرد: |
برش لیزری |
نام محصول: |
چاک اصلی |
ماده خام: |
فولاد ضد زنگ |
سکته مغزی پنجه: |
25 میلی متر |
حداکثر نیروی بستن: |
4.8KN |
فشار مجاز: |
0.4-0.9Mpa |
سرعت را محدود کنید: |
500r / min |
دامنه بستن: |
15-160 میلی متر |
ارتفاع مرکزی: |
150 میلی متر |
اینرسی چرخشی: |
0.1 کیلوگرم |
وزن قسمت چرخان: |
21 کیلوگرم |
وزن کل واحد: |
44 کیلوگرم |
کاربرد: |
برش لیزری |
1. توضیحات

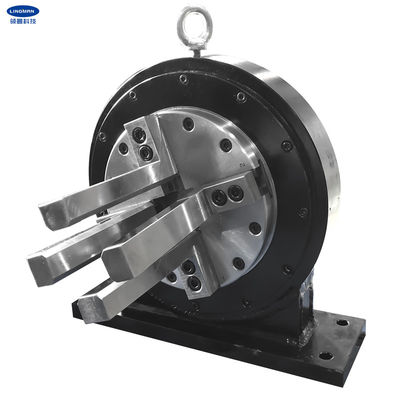

این محصول به طور خاص برای برش لوله لیزر طراحی شده است.خود محصول می تواند به عنوان یک اسپیندل مستقل با یک چوب در وسط استفاده شود که می تواند قطعه کار را محکم ببندد و همزمان بچرخد.
ورودی هوا را می توان از طریق چرخاننده نصب شده روی دم تحقق بخشید تا بتوان به عمل بستن سریع و سست شدن آن دست یافت.منبع هوای فعال اصل تأمین هوای مداوم را اتخاذ می کند.
پس از ثابت شدن پایه محصول ، موتور همسان را با چرخ دنده وصل کنید و منبع هوای فشرده (0.4-0.9Mpa) را وصل کنید تا بستن و چرخاندن قطعه کار تحقق یابد.این ماده عمدتا برای بستن قطعات ، چرخش و تغذیه جلو و عقب استفاده می شود.
به دلیل طولانی بودن قطعات پردازش شده توسط دستگاه برش ، چاک دم و چاک اصلی همسان معمولاً به صورت جفت بر روی تجهیزات نصب می شوند.
این محصول یک ساختار سنکرون همزمان چهار پنجه با مرکز جامد است.توصیه می شود در دستگاه یکپارچه ورق لوله ای استفاده شود و می تواند ورق لوله مربع و دایره ای را برش دهد.
2. پارامترهای عملکرد
|
W160A-25 |
|
25 میلی متر |
|
4.8KN |
|
0.4-0.9MPa |
|
500r / min |
|
15-160 میلی متر |
|
150 میلی متر |
|
0.1 کیلوگرم در مترمربع |
|
21 کیلوگرم |
|
44 کیلوگرم |
</s></s> 3ابعاد
| مشخصات فنی | آ | ب | B1 | ج | د | E | F | G | ح | من | ج | ل | م | N | ای | R | س | تی |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. مزایا
| آ.طراحی سکته مغزی کامل |
| بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
| جدقت موقعیت تکراری بالا |
| دهزینه نگهداری کم ، عمر طولانی |
|
هپیکربندی های متعدد موجود است e.2 چنگال های نوع شانه ای یا شیار دار |
5. خط تولید
6. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرعتی هستیم. |
| بتیم طراحی حرفه ای با شما کار می کنند. |
| جتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM & ODM. |
