جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: 3H-12
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 780-820 set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 7-15 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 200 مجموعه در هر ماه
نام محصول: |
هیدرولیک چاک |
سکته گوه ای: |
23 میلی متر |
ضربه / قطر پنجه: |
10.6 میلی متر |
قطر بستن: |
34-304 میلی متر |
Max. حداکثر DB pull کشش DB: |
54.9KN |
Max. حداکثر clamping force نیروی بستن: |
143.6KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
3300 دور در دقیقه |
وزن: |
59.5 کیلوگرم |
فشار حداکثر: |
2.7 مگاپاسکال |
سیلندر دوار قابل اجرا: |
TH-1291 |
نام محصول: |
هیدرولیک چاک |
سکته گوه ای: |
23 میلی متر |
ضربه / قطر پنجه: |
10.6 میلی متر |
قطر بستن: |
34-304 میلی متر |
Max. حداکثر DB pull کشش DB: |
54.9KN |
Max. حداکثر clamping force نیروی بستن: |
143.6KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
3300 دور در دقیقه |
وزن: |
59.5 کیلوگرم |
فشار حداکثر: |
2.7 مگاپاسکال |
سیلندر دوار قابل اجرا: |
TH-1291 |
1. توضیحات

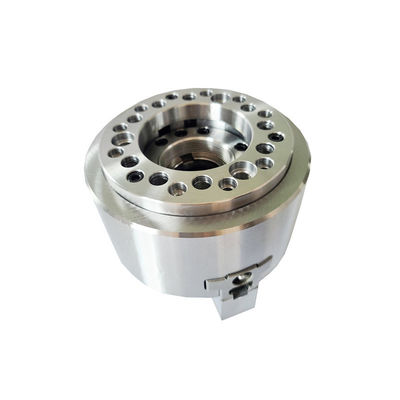

شرکت ما یک تولید حرفه ای در تولید چاک برای دستگاه تراش CNC و دستگاه برش لیزر است.چاک ما یک فک 3 قلاب گوه ای با سوراخ بزرگ است ، بنابراین می تواند مواد میله ای و قطعه کار را پردازش کند.برای بستن بخشی از قطعه کار وارد شده به سوراخ عبور ، بررسی صندلی یا تغییر مشخصات خنک کننده اسپیندل مناسب است.
یک سیلندر در چاک وجود دارد ، بنابراین هنگام نصب نیازی به سیلندر و میلگرد ندارد.فقط لازم است که چاک را به لوله گیر روغن در انتهای اسپیندل توسط لوله کوپر وصل کنید.
علاوه بر این ، همچنین دارای اتصال فلنج (اتصال نوع A) است.نصب چاک برای مشتریان آسان است.نیازی به تغییر ساختار تراش نیست و فقط به یک فلنج همسان نیاز دارد.در نصب وقت زیادی صرفه جویی می شود.
به جز 12 اینچ ، اندازه های مختلف چوک مانند 4 اینچ ، 5 اینچ ، 6 اینچ ، 8 اینچ ، 15 اینچ و 18 اینچ ارائه شده است.چاک های سفارشی نیز با توجه به نقشه ها و نیازهای شما ارائه می شوند.
2. پارامترهای عملکرد
|
شماره مدل |
3H-12 |
|
سکته گوه ای |
23 میلی متر |
|
ضربه / قطر پنجه |
10.6 میلی متر |
|
قطر بستن |
34-304 میلی متر |
|
حداکثرکشش DB |
54.9KN |
|
حداکثرنیروی بستن |
143.6KN |
|
وزن |
59.5 کیلوگرم |
|
حداکثر فشار کاری |
2.7 مگاپاسکال |
|
حداکثرتعداد انقلاب |
3300 دور در دقیقه |
|
سیلندر دوار قابل اجرا |
TH-1291 |
3ابعاد
| مشخصات فنی | آ | ب | ج | د | D1 | D2 | E | E1 | F | G MAX | G MIN | ح | ج |
| 3H-12A8 | 304 | 122 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 91 | 26 | 3 | 28 | 50 |
4. مزایا
| آ.طراحی سکته مغزی کامل |
| بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
| جدقت موقعیت تکراری بالا |
| دهزینه نگهداری کم ، عمر طولانی |
|
هپیکربندی های متعدد موجود است |
5. خط تولید
6. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرعتی هستیم. |
| بتیم طراحی حرفه ای با شما کار می کنند. |
| sتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM & ODM. |
