جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 ست
قیمت: USD 265-780 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 7-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 200 ست در ماه
شماره مدل: |
3H-04 |
نام محصول: |
چاک برق |
مواد: |
فولاد ضد زنگ |
سکته مغزی گوه: |
13 میلی متر |
سکته مغزی پنجه / قطر: |
5.6 میلی متر |
قطر بستن: |
7-112 میلی متر |
حداکثر D.B کشش: |
13.6KN |
Max. حداکثر clamping force نیروی بستن: |
28.5 KN |
حداکثر فشار کاری: |
2.4 مگا پاسکال |
قدرت: |
قدرت |
برنامه کاربردی: |
تراش CNC |
سیکل منطبق: |
TH-536 |
شماره مدل: |
3H-04 |
نام محصول: |
چاک برق |
مواد: |
فولاد ضد زنگ |
سکته مغزی گوه: |
13 میلی متر |
سکته مغزی پنجه / قطر: |
5.6 میلی متر |
قطر بستن: |
7-112 میلی متر |
حداکثر D.B کشش: |
13.6KN |
Max. حداکثر clamping force نیروی بستن: |
28.5 KN |
حداکثر فشار کاری: |
2.4 مگا پاسکال |
قدرت: |
قدرت |
برنامه کاربردی: |
تراش CNC |
سیکل منطبق: |
TH-536 |

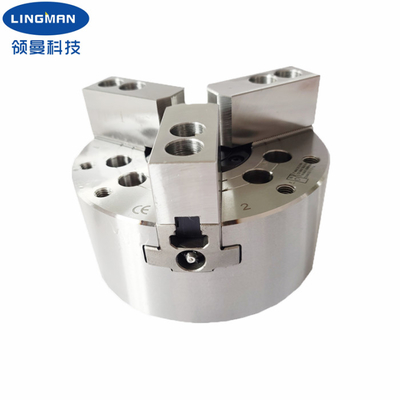

1. توضیحات
شرکت ما یک تامین کننده حرفه ای است که بیش از 10 سال بر روی انواع چاک پنوماتیک، چاک برقی و سایر چاک های قدرت تحقیق و توسعه تمرکز دارد، تولید، فروش بیش از 10 سال است.
این محصول یک اختراع ملی با حقوق مالکیت معنوی مستقل است.این محصول دارای سوراخ سه فکی گوه ای با قطر زیاد است که مخصوصاً برای بستن اجسام خاص مناسب است.سطوح کشویی سخت شده، زمین دقیق و مستقیم روغن کاری می شوند.مزیت این محصول در ساختار سفت و سخت و دقت بالای گیره آن است.
روش اتصال چاک پنوماتیک و اسپیندل مطابق با استاندارد ملی، کاربر نیازی به تغییر ساختار دستگاه ندارد، فقط با فلنج و اندازه چاک قابل نصب است.
بدنه چاک به خودی خود یک سیلندر، پیستون داخلی است که از طریق مکانیسم کنترل دم اسپیندل برای دستیابی به عمل گیره و شل شدن است.
وسط چاک ساختار توخالی است، استفاده کلی از فولاد آلیاژی با کیفیت بالا، پس از چندین عملیات حرارتی و درمان سطح ویژه، استحکام بالاتر، مقاوم در برابر سایش بیشتر است.تمام سطوح جفت گیری دارای سنگ زنی دقیق، دقت پایدار و بادوام، دقت بالا در موقعیت گیره مکرر هستند.
محصولات برای پردازش چرخ دنده، نوع دیسک، نوع شفت کوتاه پردازش قطعه کار مناسب هستند.
کلت های سفارشی علاوه بر کلت های اندازه استاندارد در دسترس هستند.
2. پارامترهای عملکرد
|
شماره مدل |
3H-04 |
|
سکته مغزی گوه |
10 میلی متر |
|
سکته مغزی پنجه / قطر |
5.4 میلی متر |
|
قطر بستن |
7-110 میلی متر |
|
حداکثرکشش DB |
13.7 KN |
|
حداکثرنیروی بستن |
28.4KN |
|
وزن |
4 کیلوگرم |
|
حداکثر فشار کاری |
2.3 مگاپاسکال |
|
حداکثرچرخش اعداد |
8000 دور در دقیقه |
|
سیلندر چرخشی قابل اجرا |
TH-536 |
را3.ابعاد
| مشخصات فنی | آ | ب | سی | D | D1 | D2 | E | E1 | اف | G max | G دقیقه | اچ | جی |
| 3H-04 | 110 | 59 | 185 | 70.6 | / | / | 4 | / | 26 | 3.5 | -6.5 | 17.5 | 12 |
4. مزایا
| آ.طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است e.2 پنجه های نوع شانه ای یا شیاردار |
5. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| ستیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM و ODM. |
