جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: 4H-06
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 550-1650 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 7-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 200 ست در ماه
نام محصول: |
چاک سوراخ هیدرولیک |
سکته مغزی گوه: |
12 میلی متر |
سکته مغزی پنجه / قطر: |
5.5 میلی متر |
قطر بستن: |
15-168 میلی متر |
حداکثر D.B کشش: |
21.7 KN |
Max. حداکثر clamping force نیروی بستن: |
56.9 KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
5100 دور در دقیقه |
وزن: |
14.5 کیلوگرم |
حداکثر فشار کاری: |
2.81 مگاپاسکال |
سیلندر چرخشی قابل اجرا: |
TH-646 |
نام محصول: |
چاک سوراخ هیدرولیک |
سکته مغزی گوه: |
12 میلی متر |
سکته مغزی پنجه / قطر: |
5.5 میلی متر |
قطر بستن: |
15-168 میلی متر |
حداکثر D.B کشش: |
21.7 KN |
Max. حداکثر clamping force نیروی بستن: |
56.9 KN |
Max. حداکثر numbers of revolutions تعداد انقلاب: |
5100 دور در دقیقه |
وزن: |
14.5 کیلوگرم |
حداکثر فشار کاری: |
2.81 مگاپاسکال |
سیلندر چرخشی قابل اجرا: |
TH-646 |
1. توضیحات

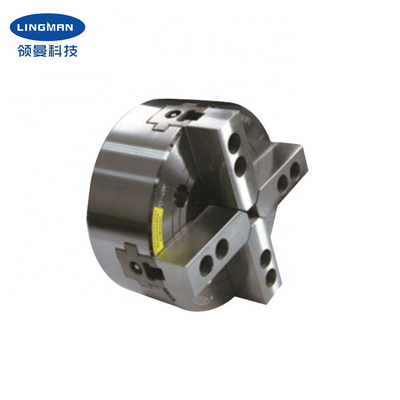

چاک دارای ساختار سوراخ بزرگ است و چهار چنگال آن گوه ای شکل است که مخصوصاً برای بستن اجسام با شکل خاص مناسب است.تمام سطوح کشویی سخت شده، زمین دقیق و مستقیم روغن کاری می شوند.علاوه بر این، استحکام بالا و دقت گیره بالایی دارد.
چاک محکم و بادوام است و با سرعت بالا به نرمی کار می کند.تکرارپذیری موقعیت بالا و نیروی گیره بزرگ، مناسب برای تولید خودکار.طراحی از طریق سوراخ می تواند برای ماشینکاری قطعه کار طولانی استفاده شود.
کولت وزن تراش را کاهش می دهد و طول عمر آن را افزایش می دهد.اتصال سیلندر کوتاه مطابق با استاندارد ملی است و مشتری نیازی به تغییر ساختار ماشین تراش ندارد و فقط به فلنجی هم اندازه چاک نیاز دارد که در مدت زمان کوتاهی به راحتی نصب شود.
علاوه بر 15 اینچ، سایزهای مختلف چاک مانند 4 اینچ، 5 اینچ، 6 اینچ، 8 اینچ، 12 اینچ و 18 اینچ نیز موجود است.چاک های سفارشی نیز با توجه به نقشه ها و نیازهای شما در دسترس هستند.
2. پارامترهای عملکرد
|
شماره مدل |
4H-06A5 |
|
سکته مغزی گوه |
12 میلی متر |
|
سکته مغزی پنجه / قطر |
5.5 میلی متر |
|
قطر بستن |
15-168 میلی متر |
|
حداکثرکشش DB |
21.6KN |
|
حداکثرنیروی بستن |
56.8KN |
|
وزن |
14.3 کیلوگرم |
|
حداکثر فشار کاری |
2.8 مگاپاسکال |
|
حداکثرچرخش اعداد |
5000 دور در دقیقه |
|
سیلندر چرخشی قابل اجرا |
TH-646 |
3. ابعاد
| مشخصات فنی | آ | ب | سی | D | D1 | D2 | E | E1 | اف | G MAX | G MIN | اچ | جی |
| 4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. مزایا
| آ.طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است |
5. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| ستیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM و ODM |
