جزئیات محصول
محل منبع: جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: G360JF-130
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: 2900-3500
جزئیات بسته بندی: کارتن با EPE داخل
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T، L/C، D/A، D/P، Western Union، MoneyGram
نام محصول: |
چاک چرخشی پنوماتیک |
نام تجاری: |
لینگمن |
سکته پنجه: |
120 میلی متر |
حداکثر نیروی گیره: |
0.96 KN |
فشار مجاز: |
0.2-1MPa |
سرعت را محدود کنید: |
150r/min |
محدوده بستن: |
Φ0-Φ120 |
ارتفاع مرکزی: |
230 میلی متر |
نام محصول: |
چاک چرخشی پنوماتیک |
نام تجاری: |
لینگمن |
سکته پنجه: |
120 میلی متر |
حداکثر نیروی گیره: |
0.96 KN |
فشار مجاز: |
0.2-1MPa |
سرعت را محدود کنید: |
150r/min |
محدوده بستن: |
Φ0-Φ120 |
ارتفاع مرکزی: |
230 میلی متر |
1. توصیف

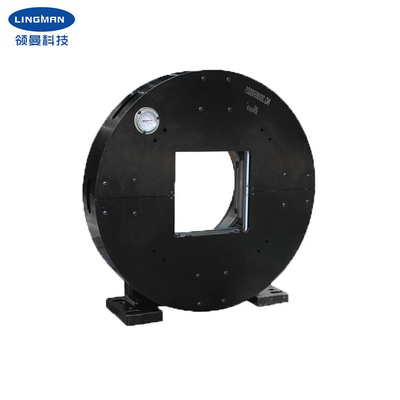

این چاک روتاری لیزری مخصوص دستگاه برش لوله لیزری طراحی شده است.خود محصول را می توان به عنوان یک دوک چرخان مستقل با یک چاک در وسط استفاده کرد که می تواند هنگام چرخش قطعه کار را محکم ببندد.بستن و شل شدن سریع را می توان با چرخاندن ورودی هوا به طرفین انجام داد.منبع هوا باید برای کار قطع شود.چاک روتاری لیزری دارای ضربه گیره 220 میلی متر و ارتفاع مرکز آن 350 میلی متر است.دارای ویژگی های ساختار ساده، نصب راحت، کاربرد قوی، تمیز و بادوام، گیره قابل اعتماد و دقت بادوام است.این می تواند کارایی عملیات را بهبود بخشد، هزینه تولید را کاهش دهد و شدت کار کارکنان را کاهش دهد.
نوع چاک چرخشی لیزری دارای راندمان مکانیکی بالا، اتلاف انرژی کم، خروجی نیروی قفل بزرگ و نیروی قفل پایدار است و در مقایسه با محصولات مشابه در بازار دارای رقابت قوی است.
2. پارامترهای عملکرد
| شماره مدل | G360CF-130 |
| سکته پنجه | 120 میلی متر |
| حداکثر نیروی گیره | 0.96 KN |
| فشار قابل قبول | 0.2-1MPa |
| سرعت را محدود کنید | 150r/min |
| محدوده بستن | Φ0-Φ120 |
| ارتفاع مرکزی | 230 میلی متر |
| اینرسی چرخشی | 1.63 کیلوگرم بر متر2 |
| وزن قطعه چرخان | 76 کیلوگرم |
| وزن واحد کل | 123 کیلوگرم |
توجه: اعداد بالا پارامترهای استاندارد هستند.ما همچنین می توانیم محصولات را با توجه به نیازهای خاص مشتریان طراحی کنیم.
3. ابعاد
| مشخصات فنی | آ | ب | B1 | سی | دی | E | اف | جی | اچ | من | جی | آر | اس |
| G360CF-130 | 320 | 230 | 448 | 468 | 220 | 196 | 270 | 198 | 170 | 206 | 189 | 12-M8 | 14 |
4. مزایا
e.1 جامد یا توخالی
ه.2 چنگال از نوع شانه ای یا شیاردار
5. خط تولید
6. خدمات ما
