جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: W200A-25
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 2600-3100/set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 100 مجموعه در هر ماه
نام محصول: |
چاک اصلی |
ماده خام: |
فولاد ضد زنگ |
سکته مغزی پنجه: |
25 میلی متر |
حداکثر نیروی بستن: |
8.5KN |
فشار مجاز: |
0.4-0.9Mpa |
سرعت را محدود کنید: |
500r / min |
دامنه بستن: |
20-210 میلی متر |
ارتفاع مرکزی: |
190 میلی متر |
اینرسی چرخشی: |
0.21 کیلوگرم |
وزن قسمت چرخان: |
34 کیلوگرم |
وزن کل واحد: |
59 کیلوگرم |
کاربرد: |
برش لیزری |
نام محصول: |
چاک اصلی |
ماده خام: |
فولاد ضد زنگ |
سکته مغزی پنجه: |
25 میلی متر |
حداکثر نیروی بستن: |
8.5KN |
فشار مجاز: |
0.4-0.9Mpa |
سرعت را محدود کنید: |
500r / min |
دامنه بستن: |
20-210 میلی متر |
ارتفاع مرکزی: |
190 میلی متر |
اینرسی چرخشی: |
0.21 کیلوگرم |
وزن قسمت چرخان: |
34 کیلوگرم |
وزن کل واحد: |
59 کیلوگرم |
کاربرد: |
برش لیزری |
1. توضیحات

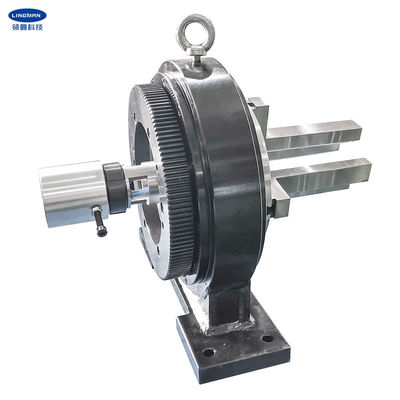

این نوع چاک چاک پشتی است و همچنین چاک تغذیه ای است.این ماده معمولاً برای بستن قطعه کار ، چرخش و تغذیه جلو و عقب استفاده می شود.همچنین مانند چاک اصلی است که می تواند هنگام استفاده به عنوان یک اسپیندل مستقل مورد استفاده قرار گیرد.عملکرد همچنین بستن محکم قطعه کار هنگام چرخش است.
ورودی هوا را می توان از طریق ژیراتور نصب شده بر روی دم تحقق بخشید تا بتوان به عمل سفت و سخت بستن اشاره کرد.منبع هوای فعال اصل تأمین هوای مداوم را اتخاذ می کند.
هنگام تعمیر پایه چاک ، اتصال موتور همسان با دنده و منبع هوای فشرده ، می تواند بستن و چرخاندن قطعه کار را درک کند.
از آنجا که طول قطعات پردازش شده توسط تجهیزات برش بیشتر است ، چاک پشتی و چاک اصلی همسان اغلب به صورت جفت بر روی تجهیزات نصب می شوند.
ساختار این چاک چهار محوره است و دارای مرکز همگام سازی خودکار است و همچنین یک مرکز استوار است.لطفاً استفاده از آن را در ماشین یکپارچه ورق لوله توصیه کنید و برای برش ورق لوله مربع و دایره ای مناسب است.
2. پارامترهای عملکرد
|
W160A-25 |
|
25 میلی متر |
|
4.8KN |
|
0.4-0.9MPa |
|
500r / min |
|
15-160 میلی متر |
|
150 میلی متر |
|
0.1 کیلوگرم در مترمربع |
|
21 کیلوگرم |
|
44 کیلوگرم |
</s></s> 3ابعاد
| مشخصات فنی | آ | ب | B1 | ج | د | E | F | G | ح | من | ج | ل | م | N | ای | R | S | تی |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. مزایا
| آ.طراحی سکته مغزی کامل |
| بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
| جدقت موقعیت تکراری بالا |
| دهزینه نگهداری کم ، عمر طولانی |
|
هپیکربندی های متعدد موجود است e.2 چنگال های نوع شانه ای یا شیاری مورب |
5. خط تولید
6. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرعتی هستیم. |
| بتیم طراحی حرفه ای با شما کار می کنند. |
| جتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM & ODM. |
