جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: G850B-400
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 8000-12000/set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 10-20 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
نام محصول: |
چاک لیزری |
سکته فک: |
210 میلی متر |
محدوده بستن: |
20-390 میلی متر |
ارتفاع مرکزی: |
450 میلی متر |
حداکثر نیروی گیره: |
9.7 KN |
فشار مجاز: |
0.25-1.0MPa |
سرعت را محدود کنید: |
120r/min |
اینرسی چرخشی: |
40.4 کیلوگرم |
وزن قطعه چرخان: |
426 کیلوگرم |
وزن کل: |
601 کیلوگرم |
نام محصول: |
چاک لیزری |
سکته فک: |
210 میلی متر |
محدوده بستن: |
20-390 میلی متر |
ارتفاع مرکزی: |
450 میلی متر |
حداکثر نیروی گیره: |
9.7 KN |
فشار مجاز: |
0.25-1.0MPa |
سرعت را محدود کنید: |
120r/min |
اینرسی چرخشی: |
40.4 کیلوگرم |
وزن قطعه چرخان: |
426 کیلوگرم |
وزن کل: |
601 کیلوگرم |
1. توصیف

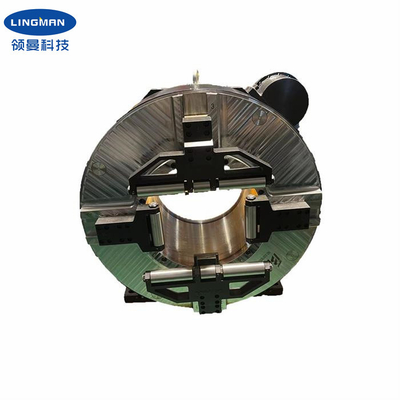

این چاک لیزری مخصوص تجهیزات برش لوله لیزری طراحی شده است.خود محصول می تواند به عنوان یک دوک چرخان مستقل با یک چاک استفاده شود که می تواند قطعه کار را محکم ببندد و همزمان بچرخد.به دلیل طول زیاد قطعات پردازش شده توسط تجهیزات برش، چاک اصلی که عموماً به عنوان سر برش لیزری استفاده می شود و چاک دم مطابق آن به صورت جفت بر روی تجهیزات نصب می شوند.چاک لیزری ساختاری پایدار دارد و می تواند نیروی شعاعی، نیروی محوری و نیروی واژگونی زیادی را تحمل کند.چرخش صاف، دقت بالا و نویز کم، وزن سبک و ممان اینرسی کوچک می تواند راندمان برش را تا حد زیادی بهبود بخشد و در مصرف انرژی صرفه جویی کند.
چاک اصلی دستگاه لوله برش لیزری مخصوص تجهیزات برش لوله لیزری، لوله های گرد برش دوار، لوله های مربع، لوله های بیضوی و ... می باشد.
چاک های لیزری توسعه یافته توسط این شرکت به طور گسترده در صنایع نظامی، هوافضا، ماشین آلات نساجی، تجهیزات پزشکی، تجهیزات تناسب اندام، لوازم جانبی خودرو و موتور سیکلت، برش لیزر، ماشین آلات پتروشیمی، ماشین آلات کشاورزی، سایر ماشین آلات عمرانی و سایر زمینه ها استفاده می شود.
2. پارامترهای عملکرد
|
چاک لیزری |
|
G850B-400 |
|
210 میلی متر |
|
9.7 KN |
|
0.25-1.0MPa |
|
120r/min |
|
20-390 میلی متر |
|
450 میلی متر |
|
40.4 کیلوگرم بر متر مربع |
|
426 کیلوگرم |
|
601 کیلوگرم |
3. ابعاد
مشخصات فنی | آ | ب | B1 | سی | D | E | اف | جی | اچ | من | آر | اس |
G850B-400 | 680 | 450 | 800 | 877 | 266 | 220 | 614 | 330 | 400 | 428 | M10 | 18 |
4. مزایا
آ.چاک لیزری طراحی کامل استروک |
بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
جدقت موقعیت یابی تکراری بالا |
دهزینه نگهداری کم، عمر طولانی |
ه.تنظیمات چندگانه در دسترس است |
5-خدمات
آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
بتیم طراحی حرفه ای با شما همکاری می کند. |
جتیم QC حرفه ای برای تضمین کیفیت بالا. |
