جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: G400JF-170
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 3800-6500 set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 100 مجموعه در هر ماه
سکته مغزی پنجه: |
154 میلی متر |
حداکثر نیروی بستن: |
1.2KN |
فشار مجاز: |
0.4-0.9Mpa |
سرعت را محدود کنید: |
500r / min |
دامنه بستن: |
16-170 میلی متر |
ارتفاع مرکزی: |
260 میلی متر |
اینرسی چرخشی: |
1.72 کیلوگرم |
وزن قسمت چرخان: |
89 کیلوگرم |
وزن کل واحد: |
144 کیلوگرم |
سکته مغزی پنجه: |
154 میلی متر |
حداکثر نیروی بستن: |
1.2KN |
فشار مجاز: |
0.4-0.9Mpa |
سرعت را محدود کنید: |
500r / min |
دامنه بستن: |
16-170 میلی متر |
ارتفاع مرکزی: |
260 میلی متر |
اینرسی چرخشی: |
1.72 کیلوگرم |
وزن قسمت چرخان: |
89 کیلوگرم |
وزن کل واحد: |
144 کیلوگرم |
1. توضیحات

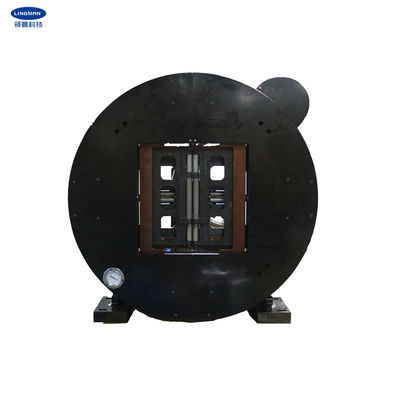

چاک ما به طور خاص برای تجهیزات برش لوله لیزر طراحی شده است. تولید خود را می توان به عنوان یک اسپیندل چرخشی مستقل ، با یک چاک استفاده می شود که می تواند قطعه کار را هنگام چرخش محکم بست.اقدامات بستن و شل کردن سریع را می توان از طریق ورودی هوای چرخان کناری بدست آورد و برای کار باید منبع هوا را جدا کرد.
خروجی چاک از طریق استفاده مستقیم از یک سیلندر انجام می شود.این دارای راندمان مکانیکی بالا ، اتلاف انرژی اندک ، نیروی گیره خروجی بزرگ و نیروی بستن پایدار است.ساختار چاک بسیار ساده است و عناصر و اجزای کمی دارد.علاوه بر این ، وزن آن سبک است و دارای نرخ خرابی کم ، عملکرد پایدار ، لحظه کوچک اینرسی و مصرف انرژی کم است.
در مقایسه با چاک سوراخ گرد ، اندازه لوله مربع افزایش یافته و دامنه استفاده گسترش می یابد.
2. پارامترهای عملکرد
|
G400JF-170 |
|
154 میلی متر |
|
1.2 کیلو نیوتن |
|
0.4-0.9MPa |
|
500r / min |
|
16-170 میلی متر |
|
260 میلی متر |
|
1.72 گرم در متر مربع |
|
89 کیلوگرم |
|
144 کیلوگرم |
3ابعاد
| مشخصات فنی | آ | ب | B1 | ج | د | E | F | G | ح | من | ج | ک | ل | ای | R | س |
| G400JF-170 | 500 | 260 | 510 | 515 | 164.5 | 100 | 440 | 175.5 | 250 | 325 | 355 | 30 | 170 | 16 | 12-M8 | 18 |
4. مزایا
| آ.طراحی سکته مغزی کامل |
| بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
| جدقت موقعیت تکراری بالا |
| دهزینه نگهداری کم ، عمر طولانی |
|
هپیکربندی های متعدد موجود است e.2 چنگال های نوع شانه ای یا شیار دار |
5. خط تولید
6. خدمات ما
1. ما کارخانه مستقیم با قیمت خوب و زمان سرعتی هستیم.
2. تیم طراحی حرفه ای با شما کار می کنند.
3. تیم QC حرفه ای برای تضمین کیفیت بالا.
4. ارائه خدمات OEM & ODM.
