جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: لیزر چاک G400DB-175
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 4800-5400/set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
سکته پنجه: |
162 میلی متر |
حداکثر نیروی گیره: |
0.8KN |
فشار مجاز: |
0.2-0.9MPA |
سرعت را محدود کنید: |
200r/min |
محدوده بستن: |
8-170 میلی متر |
ارتفاع مرکزی: |
260 میلی متر |
اینرسی چرخشی: |
3.2 کیلوگرم |
وزن قطعه چرخان: |
125 کیلوگرم |
وزن واحد کل: |
190 کیلوگرم |
کاربرد: |
دستگاه برش لیزری |
سکته پنجه: |
162 میلی متر |
حداکثر نیروی گیره: |
0.8KN |
فشار مجاز: |
0.2-0.9MPA |
سرعت را محدود کنید: |
200r/min |
محدوده بستن: |
8-170 میلی متر |
ارتفاع مرکزی: |
260 میلی متر |
اینرسی چرخشی: |
3.2 کیلوگرم |
وزن قطعه چرخان: |
125 کیلوگرم |
وزن واحد کل: |
190 کیلوگرم |
کاربرد: |
دستگاه برش لیزری |
1. توضیحات

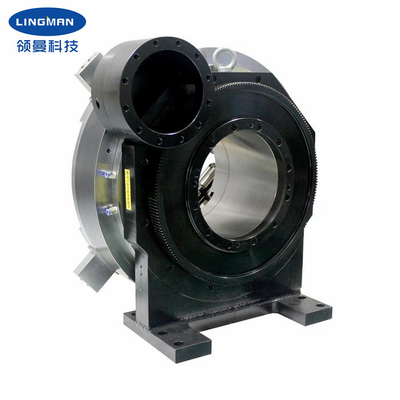

چاک لیزری ما به ویژه برای دستگاه برش لوله لیزری طراحی شده است.خود محصول را می توان به عنوان یک دوک مستقل استفاده کرد، با چاک هایی در وسط که می تواند قطعه کار را محکم ببندد و همزمان بچرخد.
چاک لیزری می تواند بدون نیاز به تنظیم چهار پنجه اضافی به صورت کامل کار کند.می تواند تمام اتصالات لوله قابل اجرا را برای بهبود راندمان تولید ببندد.چاک ساختار کاملا محصور، با ثبات و مقاومت در برابر سایش بهتر را اتخاذ می کند.دارای ویژگی های ساختار ساده، نصب راحت، کاربرد قوی، تمیز و بادوام، گیره قابل اعتماد و دقت بادوام است.یاتاقان غلتکی متقاطع، عمر طولانی تر از چاک لیزری سنتی، دقت چرخش بیشتر و دقت موقعیت یابی تکراری، نیروی گیره بیشتر نسبت به محصولات مشابه موجود در بازار.
هنگام استفاده از چاک، فشار هوا باید در محدوده 0.4 ~ 0.9MPa کنترل شود و لوله هوا با فشار بیشتر از 1.6MPa باید برای اتصال به محصول انتخاب شود و لوله هوا باید دور از منبع گرما باشد. و آتش باز
2. پارامترهای عملکرد
|
چاک لیزری |
|
G400DB-175 |
|
162 میلی متر |
|
0.8KN |
|
0.2-0.9MPa |
|
200r/min |
|
8-170 میلی متر |
|
260 میلی متر |
|
3.2 کیلوگرم بر متر2 |
|
125 کیلوگرم |
|
190 کیلوگرم |
را3. ابعاد
مشخصات فنی | آ | ب | B1 | سی | D | E | اف | جی | اچ | من | جی | ک | O | آر |
G400DB-175 | 500 | 260 | 500 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 6 | 12-M8 |
4. مزایا
آ.طراحی تمام سکته مغزی |
بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
جدقت موقعیت یابی تکراری بالا |
دهزینه نگهداری کم، عمر طولانی |
ه.تنظیمات چندگانه در دسترس است e.2 پنجه های نوع شانه ای یا شیاردار |
5. خدمات ما
آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
بتیم طراحی حرفه ای با شما همکاری می کند. |
جتیم QC حرفه ای برای تضمین کیفیت بالا. |
دارائه خدمات OEM و ODM. |
6. خط تولید
