جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: چاک چرخشی پنوماتیک G700D-270
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 4800-5200 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 10-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
242 میلی متر |
حداکثر نیروی گیره: |
3.16 KN |
فشار مجاز: |
0.2-0.9MPA |
سرعت را محدود کنید: |
115r/min |
محدوده بستن: |
15-270 میلی متر |
ارتفاع مرکزی: |
375 میلی متر |
اینرسی چرخشی: |
10.92 کیلوگرم.㎡ |
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
242 میلی متر |
حداکثر نیروی گیره: |
3.16 KN |
فشار مجاز: |
0.2-0.9MPA |
سرعت را محدود کنید: |
115r/min |
محدوده بستن: |
15-270 میلی متر |
ارتفاع مرکزی: |
375 میلی متر |
اینرسی چرخشی: |
10.92 کیلوگرم.㎡ |
1. توضیحات

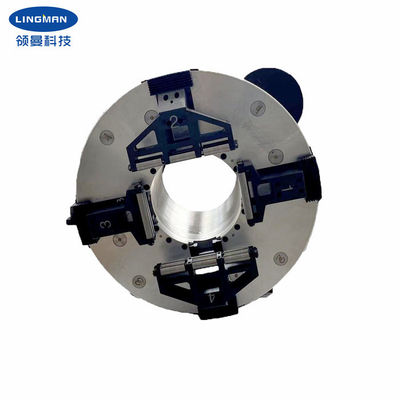

چاک یک چاک اصلی چهار فک کامل است که مخصوص تجهیزات برش لوله لیزری طراحی شده است.خود چاک می تواند به عنوان یک دوک چرخان مستقل عمل کند.پس از اینکه پایه محصول ثابت شد، فقط موتور نگهدارنده و اتصال چرخ دنده را اضافه کنید و سپس منبع هوای فشرده (0.3-0.9mpa) را به قطعه کار متصل کنید و قطعه کار را به چرخش درآورید.عملکرد کامل چاک، بدون نیاز به تنظیم موقعیت چهار PAWS.چاک ساختار کاملا محصور، مجهز به بلبرینگ غلتکی را اتخاذ می کند.در مقایسه با محصولات مشابه موجود در بازار، چاک دارای دقت چرخش و دقت تکرار بالاتر و همچنین نیروی گیره بالاتری است.
توسعه کل سری چاک دوک دوکی چهار فک برش لیزری سنتز چاک پیش پنوماتیک شرکت ما و سایر محصولات پنوماتیک مرتبط است، پس از چندین بار برای بهبود کیفیت تحقیق و طراحی.دارای ویژگی های ساختار ساده، نصب راحت، کاربرد قوی، تمیز و بادوام، گیره قابل اعتماد و دقت بادوام است.این می تواند کارایی عملیات را بهبود بخشد، هزینه تولید را کاهش دهد و شدت کار کارکنان را کاهش دهد.این محصول برای دستگاه برش لوله حرفه ای، دستگاه بشقاب لوله و سایر قطعات لوله گیر، مناسب برای انواع لوله های گرد، لوله مربع، لوله مستطیلی، پردازش برش لوله بیضوی، کمی اصلاح پنجه قابل برش است. اشکال لوله
2. پارامترهای عملکرد
| نام محصول | چاک چرخشی پنوماتیک |
|
شماره مدل |
G700D-270 |
| سکته پنجه | 240 میلی متر |
| حداکثر نیروی گیره | 3.15 KN |
| فشار قابل قبول | 0.3-0.9MPa |
| سرعت را محدود کنید | 120 در دقیقه |
| محدوده بستن | 15-265 میلی متر |
| ارتفاع مرکزی | 375 میلی متر |
| اینرسی چرخشی |
10.9 کیلوگرم |
| وزن قطعه چرخان | 215 کیلوگرم |
| وزن واحد کل | 307 کیلوگرم |
توجه: اعداد بالا پارامترهای استاندارد هستند.ما همچنین می توانیم محصولات را با توجه به نیازهای خاص مشتریان طراحی کنیم.
را3. ابعاد
| مشخصات فنی | آ | ب | B1 | سی | D | E | اف | جی | اچ | من | جی | ک | O | آر | اس |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18x28 |
4. مزایا
| آ.طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است e.1 جامد یا توخالی ه.2 چنگال از نوع شانه ای یا شیاردار |
5. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| جتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM و ODM. |
