جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: چاک چرخشی پنوماتیک G500C-225
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 6600-7200 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 10-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
200 میلی متر |
حداکثر نیروی گیره: |
2.72 KN |
فشار مجاز: |
0.1-0.8MPa |
سرعت را محدود کنید: |
125r/min |
محدوده بستن: |
0-225 میلی متر |
ارتفاع مرکزی: |
314 میلی متر |
اینرسی چرخشی: |
6.1 کیلوگرم |
ویژگی: |
دقت کف زدن بالاتر |
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
200 میلی متر |
حداکثر نیروی گیره: |
2.72 KN |
فشار مجاز: |
0.1-0.8MPa |
سرعت را محدود کنید: |
125r/min |
محدوده بستن: |
0-225 میلی متر |
ارتفاع مرکزی: |
314 میلی متر |
اینرسی چرخشی: |
6.1 کیلوگرم |
ویژگی: |
دقت کف زدن بالاتر |
1. توضیحات

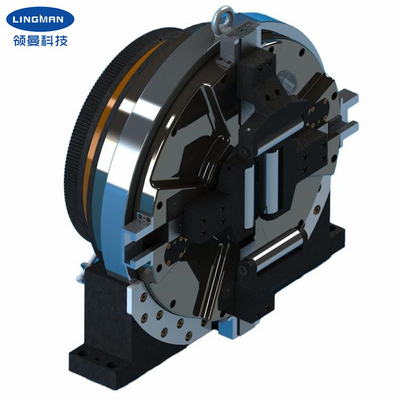

این چاک چرخشی پنوماتیک مخصوص دستگاه برش لیزری طراحی شده است، خود محصول را می توان به عنوان یک دوک چرخان مستقل استفاده کرد، یک چاک در وسط وجود دارد، می تواند قطعه کار را همزمان با چرخش گیره کند.
کار کامل چاک، بدون تنظیم اضافی موقعیت چهار پنجه، می تواند یک سری کامل از اتصالات لوله قابل اجرا را ببندد، کارایی تولید را بهبود بخشد.این نوع چاک چرخشی پنوماتیک ساختار کاملاً محصور شده را با عملکرد ضد گرد و غبار و پایداری عملیاتی بالاتر اتخاذ می کند.بلبرینگ متقاطع داخلی، عمر طولانی، دقت چرخش و دقت موقعیت یابی تکراری نسبت به سایر چاک های لیزری سنتی موجود در بازار، نیروی گیره بزرگتر از محصولات مشابه در بازار است، اما همچنین می تواند پردازش لوله های دیواره نازک را برآورده کند.
چاک های چرخشی پنوماتیک معمولاً در دستگاه های برش لیزری تخصصی و سایر سیستم های دستگاه پردازش لوله استفاده می شوند.
2. پارامترهای عملکرد
| نام محصول | چاک چرخشی پنوماتیک |
|
شماره مدل |
G500C-225 |
| سکته پنجه | 200 میلی متر |
| حداکثر نیروی گیره | 2.77 KN |
| فشار قابل قبول | 0.1-0.9MPa |
| سرعت را محدود کنید | 130r/min |
| محدوده بستن | 0-225 میلی متر |
| ارتفاع مرکزی | 315 میلی متر |
| اینرسی چرخشی | 6.1 کیلوگرم |
| وزن قطعه چرخان | 140 کیلوگرم |
| وزن واحد کل | 240 کیلوگرم |
توجه: اعداد بالا پارامترهای استاندارد هستند.ما همچنین می توانیم محصولات را با توجه به نیازهای خاص مشتریان طراحی کنیم.
را3. ابعاد
| مشخصات فنی | آ | ب | B1 | سی | D | E | اف | جی | اچ | من | جی | ک | O | آر | اس |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18x21 |
4. مزایا
| آ.چاک چرخشی پنوماتیک با طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است e.1 جامد یا توخالی ه.2 چنگال از نوع شانه ای یا شیاردار |
5. خدمات ما
| a.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| b.تیم طراحی حرفه ای با شما همکاری می کند. |
| c.Professional QC تیم برای تضمین کیفیت بالا. |
| d. ارائه خدمات OEM و ODM. |
