جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: چاک چرخشی پنوماتیک G500DC-230
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 4200-4900/set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
نام محصول: |
چاک روتاری پنوماتیک لیزری |
سکته پنجه: |
220 میلی متر |
حداکثر نیروی گیره: |
1.5 کیلونیوتن |
فشار مجاز: |
0.3-0.9 مگاپاسکال |
سرعت را محدود کنید: |
150r/min |
محدوده بستن: |
8-173 میلی متر |
ارتفاع مرکزی: |
260 میلی متر |
اینرسی چرخشی: |
3. کیلوگرم |
ویژگی: |
مقاومت در برابر سایش بهتر |
نام محصول: |
چاک روتاری پنوماتیک لیزری |
سکته پنجه: |
220 میلی متر |
حداکثر نیروی گیره: |
1.5 کیلونیوتن |
فشار مجاز: |
0.3-0.9 مگاپاسکال |
سرعت را محدود کنید: |
150r/min |
محدوده بستن: |
8-173 میلی متر |
ارتفاع مرکزی: |
260 میلی متر |
اینرسی چرخشی: |
3. کیلوگرم |
ویژگی: |
مقاومت در برابر سایش بهتر |
1. توصیف

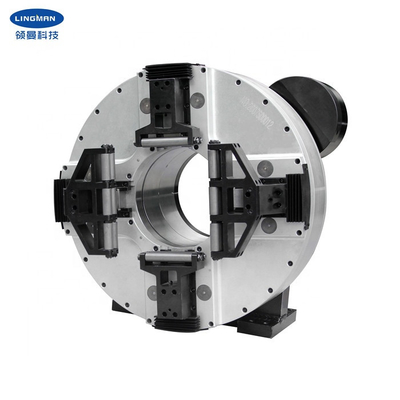

چاک چرخشی پنوماتیک ما عمدتاً برای دستگاه برش لوله لیزری طراحی شده است. این چاک پنوماتیک همچنین می تواند لوله های گرد، مستطیلی، مربعی، H شکل و L شکل را ببندد، که می تواند نیازهای مختلف شما را برآورده کند.
این چاک جدیدترین طرح است.چاک چرخشی پنوماتیک طراحی کاملی است، بنابراین نیازی به تنظیم موقعیت چهار فک نیست.قطر/قطر پنجه این چاک دوار پنوماتیک 220 میلی متر، حداکثر نیروی گیره 1.5 کیلو نیوتن و ارتفاع مرکزی 315 میلی متر است.در مورد فشار هوای کم، می توان نیروی گیره کمتری به دست آورد.
چاک پنوماتیک می تواند بدون تنظیم اضافی چهار فک به صورت کامل کار کند. با استفاده از یک ساختار کاملاً بسته، چاک از پایداری و مقاومت بهتری در برابر سایش برخوردار است. این چاک دارای عمر طولانی تر، دقت چرخشی بالاتر و دقت موقعیت یابی مکرر است.یاتاقان غلتکی متقاطع داخلی
2. پارامترهای عملکرد
|
چاک چرخشی پنوماتیک |
|
G500DC-230 |
|
220 میلی متر |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228 میلی متر |
|
315 میلی متر |
|
4.18 کیلوگرم بر متر مربع |
|
124 کیلوگرم |
|
245 کیلوگرم |
3.ابعاد
| مشخصات فنی | آ | ب | B1 | سی | دی | E | اف | جی | اچ | من | آر | اس |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18x22 |
4. مزایا
| آ.چاک چرخشی پنوماتیک با طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است |
5. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| جتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM و ODM. |
6. خط تولید
