جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: چاک چرخشی پنوماتیک G500C-225
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 6600-7200 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 10-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
200 میلی متر |
حداکثر نیروی گیره: |
2.77 KN |
فشار مجاز: |
0.1-0.9MPa |
سرعت را محدود کنید: |
130r/min |
محدوده بستن: |
0-225 میلی متر |
ارتفاع مرکزی: |
315 میلی متر |
اینرسی چرخشی: |
6.1 کیلوگرم |
ویژگی: |
دقت بستن بالاتر |
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
200 میلی متر |
حداکثر نیروی گیره: |
2.77 KN |
فشار مجاز: |
0.1-0.9MPa |
سرعت را محدود کنید: |
130r/min |
محدوده بستن: |
0-225 میلی متر |
ارتفاع مرکزی: |
315 میلی متر |
اینرسی چرخشی: |
6.1 کیلوگرم |
ویژگی: |
دقت بستن بالاتر |
1. توضیحات

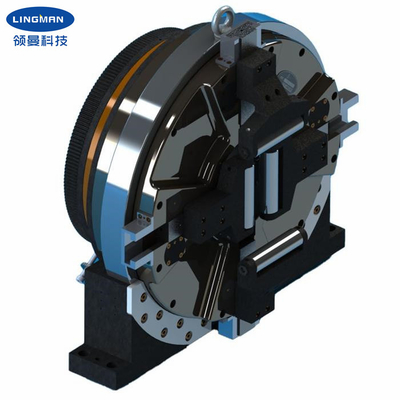

چاک لیزری ما عمدتا برای دستگاه برش لوله لیزری طراحی شده است.چاک چرخشی پنوماتیک لیزری برای بستن و تغذیه لوله ها هنگام برش لوله استفاده می شود.این می تواند نه تنها لوله های گرد، بلکه لوله مستطیلی، لوله L شکل، لوله H شکل و غیره را نیز ببندد.چاک در امتداد حرکت کامل کار می کند، نیازی به تنظیم موقعیت چهار فک نیست، بنابراین راندمان تولید می تواند تا حد زیادی بهبود یابد.این یکی دارای یک چاک در وسط است که می تواند قطعه کار را محکم نگه دارد و همزمان بچرخد.پس از ثابت شدن پایه محصول، فقط موتور منطبق اضافه شده و به چرخ دنده متصل می شود، و سپس منبع هوای فشرده (0.1-0.9Mpa) متصل می شود تا قطعه کار گیره ایجاد شود و قطعه کار به چرخش برسد.
این چاک چرخشی پنوماتیکی را می توان به طور گسترده در دستگاه برش لوله لیزری خاص و سایر سیستم های ماشین ابزار پردازش لوله استفاده کرد.
2. پارامترهای عملکرد
| نام محصول | چاک چرخشی پنوماتیک |
|
شماره مدل |
G450C-225 |
| سکته پنجه | 200 میلی متر |
| حداکثر نیروی گیره | 2.77 KN |
| فشار قابل قبول | 0.1-0.9MPa |
| سرعت را محدود کنید | 130r/min |
| محدوده بستن | 0-225 میلی متر |
| ارتفاع مرکزی | 315 میلی متر |
| اینرسی چرخشی | 6.1 کیلوگرم |
| وزن قطعه چرخان | 140 کیلوگرم |
| وزن واحد کل | 240 کیلوگرم |
توجه: اعداد بالا پارامترهای استاندارد هستند.ما همچنین می توانیم محصولات را با توجه به نیازهای خاص مشتریان طراحی کنیم.
را3. ابعاد
| مشخصات فنی | آ | ب | B1 | سی | دی | E | اف | جی | اچ | من | جی | ک | O | آر | اس |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18x21 |
4. مزایا
| آ.طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است e.1 جامد یا توخالی ه.2 چنگال از نوع شانه ای یا شیاردار |
5. خدمات ما
| a.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| b.تیم طراحی حرفه ای با شما همکاری می کند. |
| c.Professional QC تیم برای تضمین کیفیت بالا. |
| d. ارائه خدمات OEM و ODM. |
