جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: G400C-170
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 6600-7200 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 10-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 100 ست در ماه
نام محصول: |
چاک لیزری تمام استروک |
سکته پنجه: |
165 میلی متر |
حداکثر نیروی گیره: |
1.36-2.45KN |
فشار مجاز: |
0.1-0.9MPa |
سرعت را محدود کنید: |
150r/min |
محدوده بستن: |
0-170 میلی متر |
ارتفاع مرکزی: |
280 میلی متر |
اینرسی چرخشی: |
3.95 کیلوگرم |
ویژگی: |
دقت بستن بالاتر |
نام محصول: |
چاک لیزری تمام استروک |
سکته پنجه: |
165 میلی متر |
حداکثر نیروی گیره: |
1.36-2.45KN |
فشار مجاز: |
0.1-0.9MPa |
سرعت را محدود کنید: |
150r/min |
محدوده بستن: |
0-170 میلی متر |
ارتفاع مرکزی: |
280 میلی متر |
اینرسی چرخشی: |
3.95 کیلوگرم |
ویژگی: |
دقت بستن بالاتر |
1. توضیحات

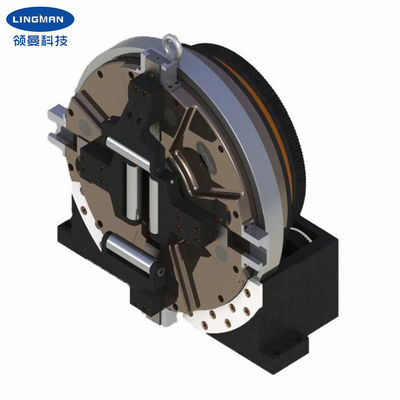

این چاک یک چاک اصلی چهار فک تمام زمانه است که برای تجهیزات برش تیوب لیزری طراحی شده است.این یکی دارای یک چاک در وسط است که می تواند قطعه کار را محکم نگه دارد و همزمان بچرخد.پس از ثابت شدن پایه محصول، فقط موتور منطبق اضافه شده و به چرخ دنده متصل می شود، و سپس منبع هوای فشرده (0.1-0.9Mpa) متصل می شود تا قطعه کار گیره شود و قطعه کار به چرخش برسد.عمل بستن و رهاسازی سریع با چرخش ورودی هوا به طرفین انجام می شود.در مقایسه با محصولات مشابه موجود در بازار، این چاک دارای دقت چرخش و تکرارپذیری بالاتر و نیروی گیره بالاتری است.
این محصول را می توان به طور گسترده در دستگاه برش لوله لیزری خاص و سایر سیستم های ماشین ابزار پردازش لوله استفاده کرد.
2. پارامترهای عملکرد
شماره مدل |
G400C-170 |
سکته پنجه | 165 میلی متر |
حداکثر نیروی گیره | 1.36-2.45KN |
فشار قابل قبول | 0.1-0.9MPa |
سرعت را محدود کنید | 150r/min |
محدوده بستن | 0-170 میلی متر |
ارتفاع مرکزی | 280 میلی متر |
اینرسی چرخشی | 3.95 کیلوگرم |
وزن قطعه چرخان | 128.5 کیلوگرم |
وزن واحد کل | 210 کیلوگرم |
توجه: اعداد بالا پارامترهای استاندارد هستند.ما همچنین می توانیم محصولات را با توجه به نیازهای خاص مشتریان طراحی کنیم.
را3. ابعاد
مشخصات فنی | آ | ب | B1 | سی | دی | E | اف | جی | اچ | من | جی | ک | O | آر | اس |
G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18x21 |
4. مزایا
آ.طراحی تمام سکته مغزی |
بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
جدقت موقعیت یابی تکراری بالا |
دهزینه نگهداری کم، عمر طولانی |
ه.تنظیمات چندگانه در دسترس است e.1 جامد یا توخالی e.2 پنجه های نوع شانه ای یا شیاردار |
5. خدمات ما
آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
بتیم طراحی حرفه ای با شما همکاری می کند. |
جتیم QC حرفه ای برای تضمین کیفیت بالا. |
دارائه خدمات OEM و ODM. |
