جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: JAB-25
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 480-950/set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 100 مجموعه در هر ماه

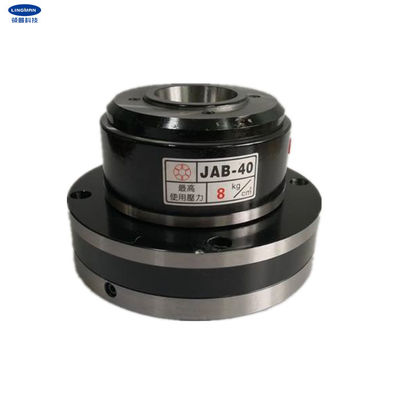

نام محصول: |
چاک پنوماتیک |
ماده خام: |
فولاد |
طرف فشار دهید: |
128.4 سانتی متر مربع |
کنار بکشید: |
119.7 سانتی متر مربع |
سوراخ گام: |
30 میلی متر |
از طریق سوراخ: |
25 میلی متر |
Max. حداکثر clamping force نیروی بستن: |
7.8 / 7.2 |
پیچ و مهره اتصال: |
4-M8 |
کولت آداپتور: |
YB-25 |
پیچ تثبیت کولت: |
2-M5 |
وزن: |
9.5 کیلو گرم |
کاربرد: |
تراش CNC |
نام محصول: |
چاک پنوماتیک |
ماده خام: |
فولاد |
طرف فشار دهید: |
128.4 سانتی متر مربع |
کنار بکشید: |
119.7 سانتی متر مربع |
سوراخ گام: |
30 میلی متر |
از طریق سوراخ: |
25 میلی متر |
Max. حداکثر clamping force نیروی بستن: |
7.8 / 7.2 |
پیچ و مهره اتصال: |
4-M8 |
کولت آداپتور: |
YB-25 |
پیچ تثبیت کولت: |
2-M5 |
وزن: |
9.5 کیلو گرم |
کاربرد: |
تراش CNC |
1. توضیحات
شرکت ما عمدتا انواع مختلفی از قطعات را تولید می کند که در دستگاه های برش لیزر ، تراش CNC ، ماشین تراش و غیره استفاده می شود.از این نوع چاک می توان برای انبساط داخلی و بستن خارجی استفاده کرد.ساختار آن از فولاد یکپارچه تحت عملیات حرارتی است.بلبرینگ فاقد بار است و چاک در سرعت بالا از توانایی خوبی برخوردار است و از ماندگاری بالایی برخوردار است.هنگام چرخش هنوز در دمای پایین است.این یک نیروی دو طرفه است که مجبور به کار کردن کولت است.وقتی فشار قطع می شود ، چاک به خودی خود قفل می شود و خود را در حالت گیره نگه می دارد.
نصب آن آسان و راحت است ، فقط باید فلنج را مستقیماً به شافت اصلی متصل کنید.از طریق یک شیر ترکیبی سه نقطه ای می تواند به سیستم ماشین متصل شود.کولت جمع نمی شود و به طور معمول قابل کنترل است.طول دقت بدنه در حدود 0.01 میلی متر است.
این چوک ها به تراش ، تراش CNC ، ماشین آلات آسیاب ، صفحات نمایه سازی ، چرخش قطعه کار دسته ای و غیره اعمال می شود.به غیر از این نوع چاک ، انواع دیگری از چاک نیز ارائه می شود.
2. پارامترهای عملکرد
|
JAB-25 |
|
128.4 سانتی متر مربع |
|
119.7 سانتی متر مربع |
|
0.3-0.8MPa |
|
4000r / min |
|
30 میلی متر |
|
25 میلی متر |
|
7.8 / 7.2 |
|
4-M8 |
|
YB-25 |
|
2-M5 |
</s></s> 3ابعاد
| مشخصات فنی | آ | ب | ج | د | E | F | G | ح | من | ل |
| JAB-25 | 167 | 130 | 25 | 104 | 52 | 48 | 5 | 8.5 | 147 | 108 |
4. مزایا
| آ.طراحی سکته مغزی کامل |
| بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
| جدقت موقعیت تکراری بالا |
| دهزینه نگهداری کم ، عمر طولانی |
|
هپیکربندی های متعدد موجود است e.2 چنگال های نوع شانه ای یا شیار دار |
5. خط تولید
6. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرعتی هستیم. |
| بتیم طراحی حرفه ای با شما کار می کنند. |
| جتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM & ODM. |
