جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: JAB-15
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 480-950/set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 100 مجموعه در هر ماه
نام محصول: |
چاک اصلی |
ماده خام: |
فولاد ضد زنگ |
طرف فشار دهید: |
39.5 سانتی متر مربع |
کنار بکشید: |
37 سانتی متر مربع |
فشار کاری: |
0.3-0.8MPa |
سرعت را محدود کنید: |
4000r / min |
سوراخ گام: |
20 میلی متر |
از طریق سوراخ: |
15 میلی متر |
Max. حداکثر clamping force نیروی بستن: |
2.3 / 2.2 |
پیچ و مهره اتصال: |
4-M6 |
کولت آداپتور: |
YB-15 |
پیچ تثبیت کولت: |
1-M4 |
نام محصول: |
چاک اصلی |
ماده خام: |
فولاد ضد زنگ |
طرف فشار دهید: |
39.5 سانتی متر مربع |
کنار بکشید: |
37 سانتی متر مربع |
فشار کاری: |
0.3-0.8MPa |
سرعت را محدود کنید: |
4000r / min |
سوراخ گام: |
20 میلی متر |
از طریق سوراخ: |
15 میلی متر |
Max. حداکثر clamping force نیروی بستن: |
2.3 / 2.2 |
پیچ و مهره اتصال: |
4-M6 |
کولت آداپتور: |
YB-15 |
پیچ تثبیت کولت: |
1-M4 |

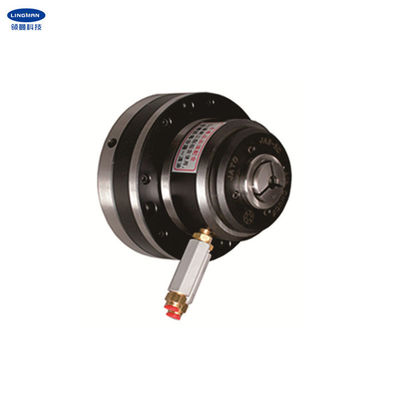

1. توضیحات
از این نوع چاک می توان برای انبساط داخلی و بستن خارجی استفاده کرد.ساختار آن از فولاد یکپارچه تحت عملیات حرارتی است.بلبرینگ فاقد بار است و چاک در سرعت بالا از توانایی خوبی برخوردار است و از ماندگاری بالایی برخوردار است.هنگام چرخش هنوز در دمای پایین است.این یک نیروی دو طرفه است که مجبور به کار کردن کولت است.وقتی فشار قطع می شود ، چاک به خودی خود قفل می شود و خود را در حالت گیره نگه می دارد.
نصب آن آسان و راحت است ، فقط باید فلنج را مستقیماً به شافت اصلی متصل کنید.از طریق یک شیر ترکیبی سه نقطه ای می تواند به سیستم ماشین متصل شود.کولت جمع نمی شود و به طور معمول قابل کنترل است.طول دقت بدنه در حدود 0.01 میلی متر است.
این چوک ها به تراش ، تراش CNC ، ماشین آلات آسیاب ، صفحات نمایه سازی ، چرخش قطعه کار دسته ای و غیره اعمال می شود.به غیر از این نوع چاک ، انواع دیگری از چاک نیز ارائه می شود.
2. پارامترهای عملکرد
|
JAB-15 |
|
39.5 سانتی متر مربع |
|
37 سانتی متر مربع |
|
0.3-0.8MPa |
|
4000r / min |
|
20 میلی متر |
|
15 میلی متر |
|
2.3 / 2.2 |
|
4-M6 |
|
YB-15 |
|
1-M4 |
</s></s> 3ابعاد
مشخصات فنی | آ | ب | ج | د | E | F | G | ح | من | ل |
JAB-15 | 100 | 70 | 15 | 71 | 30 | 40 | 5 | 6.5 | 84 | 85 |
4. مزایا
آ.طراحی سکته مغزی کامل |
بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
جدقت موقعیت تکراری بالا |
دهزینه نگهداری کم ، عمر طولانی |
هپیکربندی های متعدد موجود است e.2 چنگال های نوع شانه ای یا شیار دار |
5. خط تولید
6. خدمات ما
آ.ما کارخانه مستقیم با قیمت خوب و زمان سرعتی هستیم. |
بتیم طراحی حرفه ای با شما کار می کنند. |
جتیم QC حرفه ای برای تضمین کیفیت بالا. |
دارائه خدمات OEM & ODM. |
