جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: G400B-165
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 3400-3800/set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 100 مجموعه در هر ماه
نام محصول: |
چاک روتاری |
ماده خام: |
فولاد ضد زنگ |
ضربه چنگال: |
60 میلی متر |
حداکثر نیروی بستن: |
1.2KN |
فشار مجاز: |
0.4-0.9 مگاپاسکال |
سرعت را محدود کنید: |
250r/min |
محدوده بستن: |
20-160 میلی متر |
ارتفاع مرکزی: |
260 میلی متر |
اینرسی چرخشی: |
3.63 کیلوگرم |
چرخش وزن قسمت: |
125 کیلوگرم |
کاربرد: |
برش لیزری |
نام محصول: |
چاک روتاری |
ماده خام: |
فولاد ضد زنگ |
ضربه چنگال: |
60 میلی متر |
حداکثر نیروی بستن: |
1.2KN |
فشار مجاز: |
0.4-0.9 مگاپاسکال |
سرعت را محدود کنید: |
250r/min |
محدوده بستن: |
20-160 میلی متر |
ارتفاع مرکزی: |
260 میلی متر |
اینرسی چرخشی: |
3.63 کیلوگرم |
چرخش وزن قسمت: |
125 کیلوگرم |
کاربرد: |
برش لیزری |
1. شرح

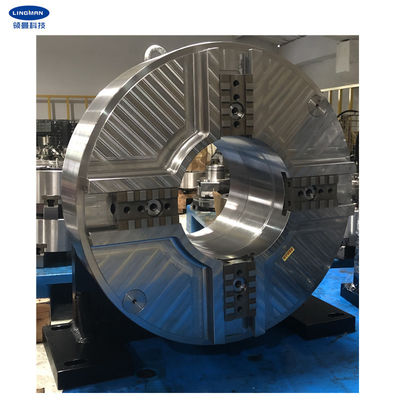

G400B-165 نوعی چاک لیزری است که عمدتا برای دستگاه برش لیزری ساخته می شود.و از خود چاک می توان به عنوان دوک مستقل استفاده کرد و چاک می تواند قطعه کار را محکم کرده و همزمان بچرخد.
این نوع محصول دارای دو سیلندر مستقل ، شیر یکطرفه و سوپاپ چک است.و همچنین دارای عملکرد نگهدارنده فشار طولانی مدت است که بیش از 8 ساعت است.می توان با بستن و شل شدن سریع ، با چرخش جانبی ورودی هوا انجام داد و منبع هوا را برای شروع کار قطع کرد.پس از تثبیت پایه محصول ، موتور همسان را با چرخ دنده وصل کرده و منبع هوای فشرده (0.4-0.9 مگاپاسکال) را وصل کنید تا به بستن برسید و قطعه کار را بچرخانید.عمدتا برای بستن و چرخاندن قطعه کار استفاده می شود.
این چاک دارای چهار فک است و یک چاک اتوماتیک دو قدرته است.دارای چرخش صاف ، دقت بالا و سر و صدای کم است.علاوه بر این ، وزن سبک و اینرسی کوچک است ، اینها می توانند بازده برش را بهبود بخشیده و همچنین می توانند در مصرف انرژی صرفه جویی کنند.
2. پارامترهای عملکرد
|
G400B-165 |
|
60 میلی متر |
|
1.2KN |
|
0.4-0.9 مگاپاسکال |
|
250r/min |
|
20-160 میلی متر |
|
260 میلی متر |
|
3.63 کیلوگرم در متر مربع |
|
125 کیلوگرم |
|
170 کیلوگرم |
3ابعاد
| مشخصات فنی | آ | ب | B1 | ج | د | ه | اف | G | ح | من | ج | ک | ال | م | N | O | پ | س | ر | س |
| G400B-165 | 420 | 260 | 466 | 493 | 240 | 190 | 365 | 251 | 165 | 180 | 196 | 400 | 30 | 60 | 7 | 6 | 22 | M12 | 12-M8 | 18 |
4. مزایا
| آ.طراحی کامل سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی ، تنوع پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری پایین ، عمر طولانی |
|
هتنظیمات متعدد در دسترس است ه .2 چنگال از نوع شانه ای یا شیار ماتریس |
5. خط تولید
6. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| جتیم حرفه ای QC برای تضمین کیفیت بالا. |
| دارائه خدمات OEM & ODM. |
