جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Lingman
شماره مدل: G360B-110
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 3400-3800/set
جزئیات بسته بندی: کارتن چوب
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 100 مجموعه در هر ماه
سکته پنجه: |
50 میلی متر |
حداکثر نیروی گیره: |
0.8KN |
فشار مجاز: |
0.4-0.9 مگاپاسکال |
سرعت را محدود کنید: |
400r/min |
محدوده بستن: |
5-110 میلی متر |
ارتفاع مرکزی: |
225 میلی متر |
اینرسی چرخشی: |
2.19 کیلوگرم |
وزن قطعه چرخان: |
107 کیلوگرم |
وزن واحد کل: |
149 کیلوگرم |
سکته پنجه: |
50 میلی متر |
حداکثر نیروی گیره: |
0.8KN |
فشار مجاز: |
0.4-0.9 مگاپاسکال |
سرعت را محدود کنید: |
400r/min |
محدوده بستن: |
5-110 میلی متر |
ارتفاع مرکزی: |
225 میلی متر |
اینرسی چرخشی: |
2.19 کیلوگرم |
وزن قطعه چرخان: |
107 کیلوگرم |
وزن واحد کل: |
149 کیلوگرم |
1. توصیف

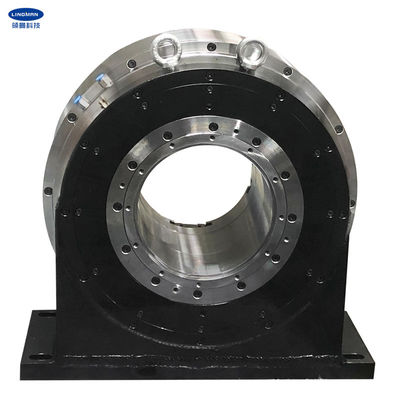

این محصول به طور ویژه برای برش لوله لیزری طراحی شده است.خود محصول می تواند به عنوان یک دوک مستقل با یک چاک در وسط استفاده شود که می تواند قطعه کار را محکم ببندد و همزمان بچرخد.با دو سیلندر مستقل داخلی، سوپاپ یک طرفه و سوپاپ برگشتی، عملکرد طولانی مدت نگهداشتن فشار (بیش از 8 ساعت) را دارد، می توان از طریق چرخش جانبی ورودی هوا به گیره و شل شدن سریع عمل کرد. برای شروع کار، منبع هوا را قطع کنید.
به دلیل طول زیاد قطعات پردازش شده توسط کاتر، چاک اصلی که به عنوان موقعیت سر برش لیزری استفاده می شود و چاک دم مطابق با آن معمولاً به صورت جفت روی تجهیزات نصب می شوند.این محصول در ساختار پایدار است و می تواند نیروی شعاعی بزرگ، نیروی محوری و نیروی واژگونی را تحمل کند.دارای چرخش نرم، دقت بالا و نویز کم است.
این محصول یک اتومات چهار پنجه دوقدره می باشد که به منظور تمیز و بهداشتی نگه داشتن محیط استفاده از این سری محصولات می توان دستگاه غبارگیر را در پشت نصب کرد و برای نصب در لوله برش توصیه می شود.
2. پارامترهای عملکرد
|
G360B-110 |
|
50 میلی متر |
|
0.8KN |
|
0.4-0.9MPa |
|
400r/min |
|
5-110 میلی متر |
|
225 میلی متر |
|
2.19 کیلوگرم بر متر مربع |
|
107 کیلوگرم |
|
149 کیلوگرم |
را3.ابعاد
| مشخصات فنی | آ | ب | B1 | سی | D | E | اف | جی | اچ | من | جی | ک | L | م | ن | O | پ | س | آر | اس |
| G360B-110 | 420 | 225 | 405 | 427 | 230 | 186 | 365 | 211 | 110 | 122 | 140 | 360 | 30 | 60 | 8 | 6 | 22 | M12 | 12-M8 | 18 |
4. مزایا
| آ.طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است ه.2 چنگال از نوع شانه ای یا شیاردار |
5. خط تولید
6. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| جتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM و ODM. |
