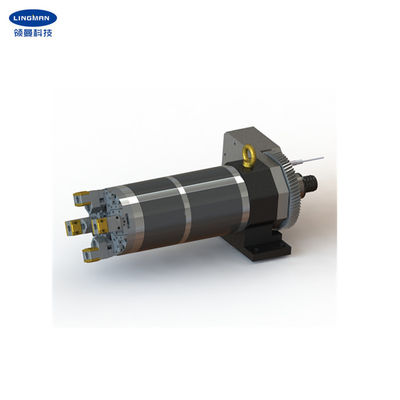

دستگاه برش لوله برش لیزری چاک پنوماتیک تغذیه 4 فک

جزئیات محصول

محل منبع: چانگژو ، جیانگ سو ، چین

نام تجاری: Lingman

شماره مدل: B220H

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 ست

قیمت: USD 3400-4600/set

جزئیات بسته بندی: کارتن چوب

زمان تحویل: 15-20 روز کاری

شرایط پرداخت: T / T ، L / C

قابلیت ارائه: 100 مجموعه در هر ماه

بهترین قیمت را دریافت کنید
برجسته:

چاک برش لیزری تغذیه پنوماتیک

,

چاک برش لیزری 4 فک

,

چاک لیزری پنوماتیک 420r/min

سکته پنجه:
70 میلی متر
حداکثر نیروی گیره:
2.4KN
فشار مجاز:
0.3-0.9MPa
سرعت را محدود کنید:
420r/min
محدوده بستن:
10-230 میلی متر
ارتفاع مرکزی:
145 میلی متر
اینرسی چرخشی:
0.21 کیلوگرم
وزن قطعه چرخان:
45 کیلوگرم
وزن واحد کل:
107 کیلوگرم
سکته پنجه:
70 میلی متر
حداکثر نیروی گیره:
2.4KN
فشار مجاز:
0.3-0.9MPa
سرعت را محدود کنید:
420r/min
محدوده بستن:
10-230 میلی متر
ارتفاع مرکزی:
145 میلی متر
اینرسی چرخشی:
0.21 کیلوگرم
وزن قطعه چرخان:
45 کیلوگرم
وزن واحد کل:
107 کیلوگرم
دستگاه برش لوله برش لیزری چاک پنوماتیک تغذیه 4 فک
چاک لیزری با تغذیه پنوماتیک 4 فک چاک برش لیزری برای دستگاه برش لوله لیزری

1. توصیف



این چاک برای تجهیزات برش لوله لیزری طراحی شده است.می تواند با چرخاندن ورودی هوا از کنار، گیره و شل شدن سریع را متوجه شود، منبع هوا را قبل از کار قطع کند.با سوئیچینگ تک سیلندر و دو سیلندر کنترل می شود که نیروهای گیره متفاوتی تولید می کند که مزایای بیشتری از بستن لوله های جدار نازک و لوله های سنگین دارد.این مدل اینرسی چرخشی کمی دارد و انرژی کمی مصرف می کند.چاک عملکرد ضد گرد و غبار بهتر و دقت موقعیت یابی تکرار بالاتری دارد.



دو سیلندر مستقل، سوپاپ یک طرفه و شیر چک وجود دارد و همچنین دارای عملکرد نگهدارنده فشار طولانی مدت (بیش از 8 ساعت) در داخل است.اقدامات سریع بستن و شل شدن را می توان از طریق چرخش جانبی ورودی هوا به دست آورد و منبع هوا را برای شروع کار قطع کرد.پس از تثبیت پایه، اتصال موتور با چرخ دنده و منبع هوای فشرده می تواند باعث گیره و چرخاندن قطعه کار شود.عمدتاً برای بستن و چرخش قطعه کار استفاده می شود.

طراحی مستقل ریل کشویی روی بدنه صفحه، ترکیب و جداسازی آن را آسان‌تر می‌کند، تمیز کردن و نگهداری را تسهیل می‌کند، و دقت ریاضی بالاتری دارد، که حرکت تجهیزات را روان‌تر و مقاوم‌تر در برابر سایش می‌کند و دفعات تعمیر و نگهداری و تعویض را تا حد زیادی کاهش می‌دهد. قطعات برای مشتریان نهایی و صرفه جویی در هزینه استفاده بعدی.



2. پارامترهای عملکرد



  • شماره مدل
B220H
  • سکته پنجه
70 میلی متر
  • حداکثر نیروی گیره
2.4KN
  • فشار مجاز
0.3-0.9MPa
  • سرعت را محدود کنید
420r/min
  • محدوده بستن
10-230 میلی متر
  • ارتفاع مرکزی
145 میلی متر
  • اینرسی چرخشی
0.21 کیلوگرم بر متر مربع
  • وزن قطعه چرخان
45 کیلوگرم
  • وزن واحد کل
107 کیلوگرم



را 3.ابعاد


دستگاه برش لوله برش لیزری چاک پنوماتیک تغذیه 4 فک 0


مشخصات فنی آ ب سی D E اف جی جی ک L م ن
B220H 145 684.5 220 250 70 120 R9 40 434.5 120 165.65 25




4. مزایا

آ.طراحی تمام سکته مغزی
بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش
جدقت موقعیت یابی تکراری بالا
دهزینه نگهداری کم، عمر طولانی

ه.تنظیمات چندگانه در دسترس است
e.1 جامد یا توخالی

e.2 پنجه های نوع شانه ای یا شیاردار





5. خط تولید

دستگاه برش لوله برش لیزری چاک پنوماتیک تغذیه 4 فک 1

6. خدمات ما



آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم.
بتیم طراحی حرفه ای با شما همکاری می کند.
جتیم QC حرفه ای برای تضمین کیفیت بالا.
دارائه خدمات OEM و ODM.
