جزئیات محصول
محل منبع: چانگژو ، جیانگ سو ، چین
نام تجاری: Liangman
شماره مدل: G400S-165
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: USD 2400-2600/set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 7-20 روز کاری
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: 30 مجموعه در هر ماه
نام محصول: |
چاک لیزری |
تعداد فک: |
چهار |
سکته مغزی پنجه: |
140 میلی متر |
دامنه بستن: |
0-160 میلی متر |
اینرسی چرخشی: |
1.85 گرم در متر مربع |
وزن قسمت چرخان: |
82 کیلوگرم |
وزن کل واحد: |
95 کیلوگرم |
ویژگی: |
دقت بالا |
قدرت: |
کتابچه راهنمای |
کاربرد: |
دستگاه برش لیزر فیبر |
نام محصول: |
چاک لیزری |
تعداد فک: |
چهار |
سکته مغزی پنجه: |
140 میلی متر |
دامنه بستن: |
0-160 میلی متر |
اینرسی چرخشی: |
1.85 گرم در متر مربع |
وزن قسمت چرخان: |
82 کیلوگرم |
وزن کل واحد: |
95 کیلوگرم |
ویژگی: |
دقت بالا |
قدرت: |
کتابچه راهنمای |
کاربرد: |
دستگاه برش لیزر فیبر |
1. توصیف

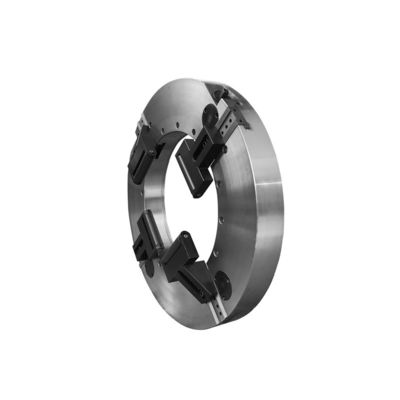

این چاک مخصوص برای برش لوله لیزر طراحی شده است.خود محصول می تواند به عنوان یک اسپیندل مستقل با چاک دستی در وسط استفاده شود.پس از ثابت شدن پایه محصول ، عملکرد دوار فقط با اتصال موتور همسان با چرخ دنده قابل تحقق است.
محکم بستن قطعه کار و چرخاندن قطعه کار با چرخش می توان با کنترل دو مجموعه فک انجام داد.از آنجا که طول قطعه کار طولانی است ، معمولاً از آن به عنوان چاک اصلی استفاده می شود که در موقعیت سر دستگاه برش لیزری قرار دارد و بر روی تجهیزات با چاک پشت همسان نصب می شود.
به دلیل طولانی بودن قطعات پردازش شده توسط برش ، چاک اصلی به عنوان موقعیت سر برش لیزری و چاک پشتی همسان با آن معمولاً به صورت جفت بر روی تجهیزات نصب می شوند. چاک دارای چهار فک است و به صورت دوتایی قرار دارد ساختار ، که می تواند قطعات متقارن دایره ای ، مربع ، مستطیل ، بیضوی و سایر محورهای مرکزی را گیره کند.
2. پارامترهای عملکرد
|
G400S-165 |
|
140 میلی متر |
|
/ |
|
0.4-0.9MPa |
|
500r / min |
|
0-160 میلی متر |
|
260 میلی متر |
|
1.85 گرم در متر مربع |
|
82 کیلوگرم |
|
95 کیلوگرم |
</s></s> 3ابعاد
مشخصات فنی | آ | ب | B1 | ج | د | E | F | G | ح | من | ج | ل | م | N | ای | پ | س | R | س |
G400S-165 | 460 | 260 | 480 | 515 | 120 | 80 | 420 | 100 | 165 | 220 | 240 | 30 | 60 | 4 | 5 | 20 | M10 | 8-M8 | 14 |
4. مزایا
آ.طراحی سکته مغزی کامل |
بطیف گسترده ای از برنامه ها ، تنوع در پروفایل های پردازش |
جدقت موقعیت تکراری بالا |
دهزینه نگهداری کم ، عمر طولانی |
هپیکربندی های متعدد موجود است e.2 چنگال های نوع شانه ای یا شیار دار |
5. خط تولید
6. خدمات ما
1. ما کارخانه مستقیم با قیمت خوب و زمان سربازی سریع هستیم.
2. تیم طراحی حرفه ای با شما کار می کنند.
3. تیم QC حرفه ای برای تضمین کیفیت بالا.
4. ارائه خدمات نصب شده و ODM.
