صفحه اصلی > محصولات > چاک لیزری > چاک لیزری اصلی کامل برای دستگاه برش لیزر لوله

چاک لیزری اصلی کامل برای دستگاه برش لیزر لوله

جزئیات محصول

محل منبع: چین

نام تجاری: LINGMAN

شماره مدل: G400C-170/G500C-225/G500DC-230

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 10

قیمت: USD3000-6000/SETS

جزئیات بسته بندی: جعبه چوبی

زمان تحویل: 30 روز

شرایط پرداخت: T/T

قابلیت ارائه: 1000SET/ماه

بهترین قیمت را دریافت کنید
برجسته:

چاک لیزری اصلی فول استروک

,

چاک لیزری دستگاه برش لوله

,

چاک اصلی برش لیزری لوله

سکته مغزی پنجه / قطر:
165/200/220 میلی متر
حداکثر نیروی گیره:
1.36-4.86kN
اجازه فشار دهید:
0.1-0.9MPa
محدودیت سرعت چرخش:
150/130150r/min
محدوده بستن:
قطر0-170/0-225/25-225mm
ارتفاع مرکزی:
280/315/315 میلی متر
اینرسی چرخشی:
3.95/6.1/6.1kg.m2
وزن قطعه چرخان:
128.5/140/140 کیلوگرم
وزن واحد کل:
210/240/240 کیلوگرم
سکته مغزی پنجه / قطر:
165/200/220 میلی متر
حداکثر نیروی گیره:
1.36-4.86kN
اجازه فشار دهید:
0.1-0.9MPa
محدودیت سرعت چرخش:
150/130150r/min
محدوده بستن:
قطر0-170/0-225/25-225mm
ارتفاع مرکزی:
280/315/315 میلی متر
اینرسی چرخشی:
3.95/6.1/6.1kg.m2
وزن قطعه چرخان:
128.5/140/140 کیلوگرم
وزن واحد کل:
210/240/240 کیلوگرم

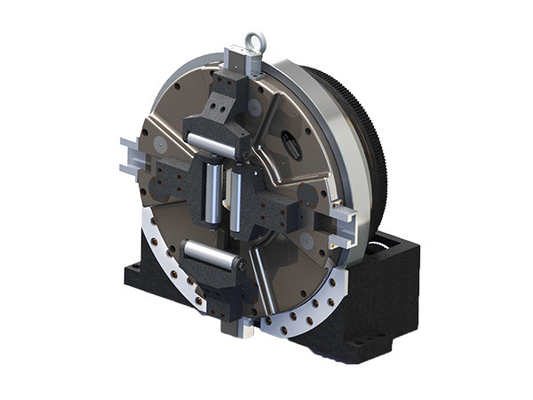

چاک لیزری اصلی کامل برای دستگاه برش لیزر لوله

چاک لیزر اصلی تمام سکته مغزی برای دستگاه برش لیزر لوله - لیزر HSG / XT / Jiatai / PENTA CHUTIAN / LONGXIN / لیزر han



این محصول به طور ویژه برای تجهیزات برش لوله لیزری طراحی شده است.خود محصول را می توان به عنوان یک دوک چرخان مستقل، با یک چاک در وسط استفاده کرد که می تواند قطعه کار را محکم ببندد و همزمان بچرخد.می‌تواند با چرخش ورودی هوا از کنار، گیره و بازکردن سریع را انجام دهد.، منبع هوا را قبل از کار قطع کنید.پس از ثابت شدن پایه محصول، فقط اتصال موتور و دنده منطبق مورد نیاز است و منبع هوای فشرده (0.1-0.9MPA) می تواند برای بستن قطعه کار و هدایت قطعه کار به چرخش متصل شود.

چاک به صورت کامل کار می کند، بدون تنظیم اضافی موقعیت چهار فک، و می تواند طیف کاملی از اتصالات لوله قابل اجرا را ببندد و کارایی تولید را بهبود بخشد.چاک ساختاری کاملاً محصور دارد که پایداری و مقاومت در برابر سایش بهتری دارد.مجهز به غلتک متقاطع بوده و عمر مفید بالایی دارد.دقت چرخش و دقت موقعیت یابی تکراری بالاتر از چاک های لیزری سنتی است و نیروی گیره بیشتر از محصولات مشابه در بازار است.در مورد فشار هوای کم، می توان نیروی گیره کمتری را برای برآوردن الزامات اتصالات لوله با دیواره نازک به دست آورد.در حال پردازش.

این محصول به طور گسترده در ماشین آلات پردازش لوله مانند دستگاه های برش لوله لیزر اختصاصی استفاده می شود.



型号
مدل
爪行程/直径 میلی متر
سکته مغزی پنجه / قطر
最大夹紧力KN
حداکثر نیروی گیره
许用压力MPa
فشار مجاز
极限转速r/min
سرعت را محدود کنید
夹紧范围mm
محدوده بستن
中心高mm
ارتفاع مرکزی
转动惯量Kg.m2اینرسی چرخشی 转动部分重量 کیلوگرم
وزن قطعه چرخان
整机重量 کیلوگرم
وزن واحد کل
G400C-170 165 1.36 (0.5MPA)
2.45 (0.9MPA)
0.1-0.9 150 φ0-170 280 3.95 128.5 210
G500C-225 200 1.6 (0.5MPA)
2.77 (0.9MPA)
0.1-0.9 130 φ0-225 315 6.1 140 240
G500DC-230 220

2.7 (0.5MPA)

4.86 (0.9MPA)

0.1-0.9 15 φ25-225 315 6.1 140 240



规格
مشخصات فنی
آ ب B1 سی دی E اف جی اچ من جی ک L م ن O پ س آر اس
G400C-170 600 280 590 602 100 60 570 273 170 235 250 400 / / / 10 / / 8-M8 18x21
G500C-225 670 315 694 672 100 60 640 273 225 235 250 400 / / / 10 / / 8-M8 18x21
G500DC-230 670 315 694 672 100 60 640 273 225 235 250 400 / / / 10 / / 8-M8 18x21



چاک لیزری اصلی کامل برای دستگاه برش لیزر لوله 0

چاک لیزری اصلی کامل برای دستگاه برش لیزر لوله 1

چاک لیزری اصلی کامل برای دستگاه برش لیزر لوله 2

چاک لیزری اصلی کامل برای دستگاه برش لیزر لوله 3
