جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: چاک چرخشی پنوماتیک G500DC-230
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 4200-4900/set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
220 میلی متر |
حداکثر نیروی گیره: |
1.5 کیلونیوتن |
فشار مجاز: |
0.3-0.9 مگاپاسکال |
سرعت را محدود کنید: |
150r/min |
محدوده بستن: |
8-228 میلی متر |
ارتفاع مرکزی: |
315 میلی متر |
اینرسی چرخشی: |
4.20 کیلوگرم |
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
220 میلی متر |
حداکثر نیروی گیره: |
1.5 کیلونیوتن |
فشار مجاز: |
0.3-0.9 مگاپاسکال |
سرعت را محدود کنید: |
150r/min |
محدوده بستن: |
8-228 میلی متر |
ارتفاع مرکزی: |
315 میلی متر |
اینرسی چرخشی: |
4.20 کیلوگرم |
1. توصیف

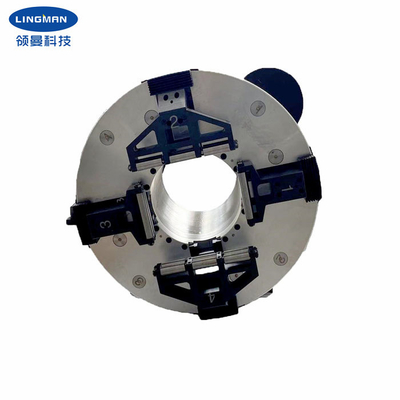

چاک چرخشی پنوماتیک ما عمدتاً برای دستگاه برش لوله لیزری طراحی شده است.چاک چرخشی پنوماتیک همچنین می تواند لوله های گرد، مستطیلی، مربعی، H و L را بگیرد تا نیازهای مختلف مشتری را برآورده کند.
این کولت جدیدترین طرح است.چاک برای ضربه کامل طراحی شده است، بنابراین نیازی به تنظیم موقعیت چهار PAWS نیست.این چاک پنوماتیک دارای قطر پنجه 220 میلی متر است و می تواند تا 150 کیلوگرم اتصالات لوله را در خود جای دهد.ارتفاع مرکز چاک 315 میلی متر است.در صورت فشار کمتر، نیروی گیره کمتری می توان به دست آورد.
چاک چرخشی پنوماتیک پایداری و مقاومت در برابر سایش بهتری دارد.به لطف غلتک های متقاطع داخلی، عمر مفید طولانی تر است و دقت چرخش و موقعیت یابی مجدد بالاتر است.
2. پارامترهای عملکرد
|
چاک چرخشی پنوماتیک |
|
G500DC-230 |
|
220 میلی متر |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228 میلی متر |
|
315 میلی متر |
|
4.18 کیلوگرم بر متر مربع |
|
124 کیلوگرم |
|
245 کیلوگرم |
3.ابعاد
| مشخصات فنی | آ | ب | B1 | سی | D | E | اف | جی | اچ | من | آر | اس |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18x22 |
4. مزایا
| آ.طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است |
5. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| جتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM و ODM. |
6. خط تولید
