جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: G400C-170
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 6600-7200 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 10-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 100 ست در ماه
نام محصول: |
چاک لیزری |
سکته پنجه: |
170 میلی متر |
حداکثر نیروی گیره: |
1.36-2.5KN |
فشار مجاز: |
0.2-0.9MPA |
سرعت را محدود کنید: |
160r/min |
محدوده بستن: |
5-170 میلی متر |
ارتفاع مرکزی: |
280 میلی متر |
اینرسی چرخشی: |
3.95 کیلوگرم |
نام محصول: |
چاک لیزری |
سکته پنجه: |
170 میلی متر |
حداکثر نیروی گیره: |
1.36-2.5KN |
فشار مجاز: |
0.2-0.9MPA |
سرعت را محدود کنید: |
160r/min |
محدوده بستن: |
5-170 میلی متر |
ارتفاع مرکزی: |
280 میلی متر |
اینرسی چرخشی: |
3.95 کیلوگرم |
1. توضیحات

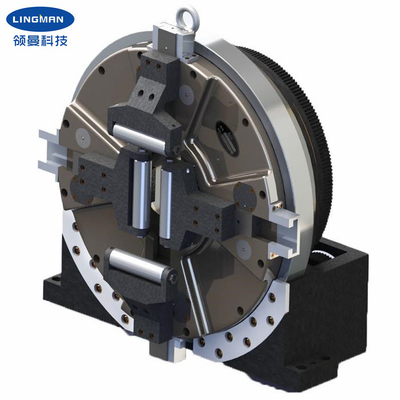

این چاک یک چاک اصلی چهار فک تمام زمانه است که مخصوص تجهیزات برش لوله لیزری طراحی شده است.این یکی دارای یک دوک مستقل چرخان در وسط است که قطعه کار را محکم نگه می دارد و همزمان می چرخد.پس از اینکه پایه محصول ثابت شد، فقط باید یک موتور منطبق اضافه کنید و آن را با چرخ دنده وصل کنید و سپس منبع هوای فشرده (0.1-0.9Mpa) را وصل کنید تا قطعه کار را ببندید و قطعه کار را به چرخش درآورید.عمل بستن و رهاسازی سریع توسط ورودی های هوای چرخشی به طرفین انجام می شود.طیف کاملی از اتصالات لوله قابل اجرا را می توان بست، که می تواند کارایی تولید را بهبود بخشد.در مقایسه با محصولات مشابه موجود در بازار، چاک دارای دقت چرخشی و تکرارپذیری بالاتر و همچنین نیروی گیره بالاتری است.
محصولات را می توان به طور گسترده در دستگاه برش لوله لیزری ویژه و سایر سیستم های ماشین ابزار پردازش لوله استفاده کرد.
2. پارامترهای عملکرد
|
شماره مدل |
G400C-170 |
| سکته پنجه | 165 میلی متر |
| حداکثر نیروی گیره | 1.36-2.45KN |
| فشار قابل قبول | 0.1-0.9MPa |
| سرعت را محدود کنید | 150r/min |
| محدوده بستن | 0-170 میلی متر |
| ارتفاع مرکزی | 280 میلی متر |
| اینرسی چرخشی | 3.95 کیلوگرم |
| وزن قطعه چرخان | 128.5 کیلوگرم |
| وزن واحد کل | 210 کیلوگرم |
توجه: اعداد بالا پارامترهای استاندارد هستند.ما همچنین می توانیم محصولات را با توجه به نیازهای خاص مشتریان طراحی کنیم.
را3. ابعاد
| مشخصات فنی | آ | ب | B1 | سی | D | E | اف | جی | اچ | من | جی | ک | O | آر | اس |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18x21 |
4. مزایا
| آ.طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است e.1 جامد یا توخالی e.2 پنجه های نوع شانه ای یا شیاردار |
5. خدمات ما
| آ.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| بتیم طراحی حرفه ای با شما همکاری می کند. |
| جتیم QC حرفه ای برای تضمین کیفیت بالا. |
| دارائه خدمات OEM و ODM. |
