جزئیات محصول
محل منبع: چانگژو، جیانگ سو، چین
نام تجاری: Lingman
شماره مدل: چاک چرخشی پنوماتیک G500C-225
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 6600-7200 set
جزئیات بسته بندی: کارتن چوبی
زمان تحویل: 10-15 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 500 ست در ماه
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
200 میلی متر |
حداکثر نیروی گیره: |
2.75 KN |
فشار مجاز: |
0.1-0.9MPa |
سرعت را محدود کنید: |
130r/min |
محدوده بستن: |
0-225 میلی متر |
ارتفاع مرکزی: |
315 میلی متر |
اینرسی چرخشی: |
6.1 کیلوگرم |
ویژگی: |
دقت چرخش بالاتر |
نام محصول: |
چاک چرخشی پنوماتیک |
سکته پنجه: |
200 میلی متر |
حداکثر نیروی گیره: |
2.75 KN |
فشار مجاز: |
0.1-0.9MPa |
سرعت را محدود کنید: |
130r/min |
محدوده بستن: |
0-225 میلی متر |
ارتفاع مرکزی: |
315 میلی متر |
اینرسی چرخشی: |
6.1 کیلوگرم |
ویژگی: |
دقت چرخش بالاتر |
1. توضیحات

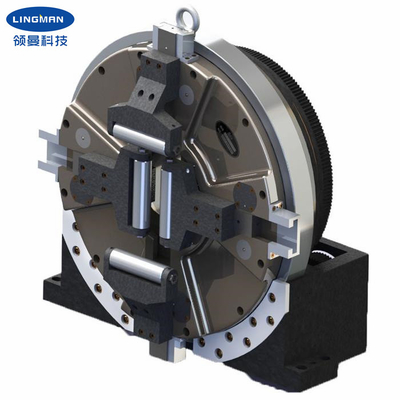

این چاک چرخشی پنوماتیک مخصوص واحدهای برش لیزری طراحی شده است، خود محصول می تواند به عنوان یک دوک چرخان مستقل استفاده شود، با یک چاک در وسط که می تواند قطعه کار را محکم ببندد و همزمان بچرخد.
چاک بدون تنظیم اضافی در موقعیت چهار پنجه با حرکت کامل کار می کند و می تواند طیف کاملی از اتصالات لوله قابل اجرا را ببندد و راندمان تولید را بهبود بخشد.چاک چرخشی پنوماتیک ساختار کاملاً بسته ای دارد که پایداری و مقاومت در برابر سایش بهتری دارد.بلبرینگ های متقاطع داخلی، عمر طولانی، دقت چرخش و دقت موقعیت یابی بیشتر نسبت به چاک های لیزری سنتی، و نیروی گیره نسبتاً زیاد در مقایسه با محصولات مشابه در بازار، به گونه ای که پردازش اتصالات لوله با دیواره نازک را برآورده کند.
چاک چرخشی پنوماتیک معمولاً در دستگاه های برش لیزری خاص و سایر سیستم های دستگاه پردازش لوله استفاده می شود.
2. پارامترهای عملکرد
| نام محصول | چاک چرخشی پنوماتیک |
|
شماره مدل |
G500C-225 |
| سکته پنجه | 200 میلی متر |
| حداکثر نیروی گیره | 2.77 KN |
| فشار قابل قبول | 0.1-0.9MPa |
| سرعت را محدود کنید | 130r/min |
| محدوده بستن | 0-225 میلی متر |
| ارتفاع مرکزی | 315 میلی متر |
| اینرسی چرخشی | 6.1 کیلوگرم |
| وزن قطعه چرخان | 140 کیلوگرم |
| وزن واحد کل | 240 کیلوگرم |
توجه: اعداد بالا پارامترهای استاندارد هستند.ما همچنین می توانیم محصولات را با توجه به نیازهای خاص مشتریان طراحی کنیم.
را3. ابعاد
| مشخصات فنی | آ | ب | B1 | سی | دی | E | اف | جی | اچ | من | جی | ک | O | آر | اس |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18x21 |
4. مزایا
| آ.چاک چرخشی پنوماتیک با طراحی تمام سکته مغزی |
| بطیف گسترده ای از برنامه های کاربردی، تنوع در پروفایل های پردازش |
| جدقت موقعیت یابی تکراری بالا |
| دهزینه نگهداری کم، عمر طولانی |
|
ه.تنظیمات چندگانه در دسترس است ه.1 چاک دوار پنوماتیک جامد یا توخالی ه.2 چنگال از نوع شانه ای یا شیاردار |
5. خدمات ما
| a.ما کارخانه مستقیم با قیمت خوب و زمان سرب سریع هستیم. |
| b.تیم طراحی حرفه ای با شما همکاری می کند. |
| c.Professional QC تیم برای تضمین کیفیت بالا. |
| d. ارائه خدمات OEM و ODM. |
